حساب سماكة البلاطات الخرسانية.
أهلا أعزائي زوار مدونة روئ إعمار يسعدني أن اقدم لكم في هذه المقالة المختصرة شرح أهم متطلبات في حساب سمك البلاطات الخرسانية، وهو الجمع والمواققة بين تكلفة الحديد والخرسانة، بحيث لايقل سمك السقف المسلح سوليد 10cm- الفلات سلاب 19.50cm- الهوردي 25.00cm .
فمن الخطاء أن يستخدم قطر 16mm في تسليح بلاطة سقف سوليد سماكة 13cm.
والسبب في ذلك: حدوث الشروخ والتشققات والتصدع الناتج عن شد قطر الحديد الأكبر ،
ولايمكن أن يكون سمك أي نوع من البلاطة الخرسانية والمسلحة 5 cm ، والصحيح : لايوجد بلاطة سقف سمكها 5cm من مواد الخرسانة والحديد إلا في صب الاسقف المؤقتة.
ولكن يوجد بلاطة بالسمك نفسه من مواد الزجاج والعاج وحديد الصاج...وغيره
ومنه؛ يتراوح سمك البلاطة العادية مابين10cm ~ 15cm الى 20cm .
ومن الأفضل أن يكون سماكة السقف الخرساني 15cm، ومن المفترض : يجب أن يكون إرتفاع سماكة سوليد سلاب 13cm.
حيث أن أهم معيار في تحديد سمك البلاطة المصمتة والمعصبة والعادية هوالعمق الفعال للبلاطة : ويقصد به وجود فرق مابين رقات الحديد أو قيمة الارتفاع الكلي للسماكة.
طرق حساب سماكة البلاطات الخرسانية .
الطريقة الاولى : حساب سمك بلاطة السقف العادي.
من الواضح جداً أن تحديد سماكة الخرسانة ناتجة أصلاً من الوظيفة الإنشائية لها ، ويمكن حساب سماكة سقف عادي من الاتي :
يؤخذ مقدار 2.50cm مسافة الكفر الخرساني من تحت الحديد ، ثم يقاس قطر الحديد للفرش والغطاء 12mm + 12mm تسليح رقة أولى ، ثم يترك مسافة 3cm مابين رقة التسليح الاولى ورقة التسليح العلوي، ثم تحسب مسافة قطر اسياخ الفرش والغطاء 12mm + 12mm ، ثم تؤخذ 2.50cm مسافة الكفر الخرساني من فوق الحديد .
وهذا يعني أن مجموع كل هذه المسافات = سماكة البلاطة الخرسانية.
ومنه يكون المجموع بوحدة السنتمتر = 2.50 + 2.40 + 3.00 + 2.40 + 2.50 =
12.80cm
وهذا الناتج هو الإرتفاع المطلوب لتحقيق سماكة البلاطة.
كما يتضح من ذلك أن الرقم 12.80cm يقع مابين 12cmو 15cm
الطريقة الثاتية: كيف احسب سمك سوليد سلاب.
يوجد طريقة سهلة لتحديد السماكة المصمتة للبلاطة من خلال قطر الحديدالمستخدم، حيث يعبر قطر الفاي للحديد عن سماكة البلاطة.
فلو قمنا بتسليح مساحة 9m^2 للغرفة ، وتم تسليحها من قطر 10mm ، فمن الصحيح أن يكون الرقم 10cm هو سمك البلاطة السوليد .
وهذا يعني أن يتساوى إرتفاع سماكة البلاطة مع قطر حديد المستخدم في تسليحها ، وبالأحرى ؛ يجب أن لا يقل سمك السقف الخرساني عن مقدار قطر السيخ المستخدم.

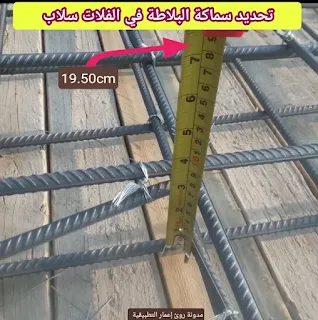

الطريقة الثالثة : تحديد سماكة الفلات سلاب.
تؤخذ ارتفاع البلاطة فلاتة-سلاب بالحساب : تؤخذ 5cm مقدار البسكويت الخرساني من أعلى وأسفل ، ثم تحسب 6cm كقيمة 4 اقطار التسليح + قطر الوتر (12mm) : ويكون مجموع 5 من اقطار الحديد 12 فاي = 6cm ، ثم تحسب المسافة الفاصلة مابين الرقتين لعمل كرسي 8.50cm
ويكون مجموع = 19.50cm وهو أصغر سمك في السقف الفلات سلاب.
ويعتبر المقدار ( 19.50cm ) هو أقل سماكة في العمق الفعال لمثل هذا ، وتكون اكبر سماكة بزيادة المسافة الفاصلة بين الرقتين.
نستنتج مما سبق: أن العلاقة بين الحديد والخرسانة في الاسقف (عكسية) ، فكلما كان قطر الحديد المستخدم اكبر كلما قل سمك بلاطة السقف العادي.
🌟 إذا كانت كثافة الخرسانة 2300kg/m^3 فإن أدنى قيمة في سماكة البلاطة العادية solid one way slab = 10cm وأعلى قيمة 20 cm ، وتكون مابين 8cm الى 16cm في سمك البلاطة one way.
🌟 ينص بند تحديد السماكة في البلاطة حسب الكود الامريكي على : ان لا تقل عمق البلاطة عن 125mm ،120nm , 100mm في الاجزاء المستمرة ، وفي حالة الاجزاء الغير مستمرة يجب زيادة 10% الى سماكة البلاطة الاصلية.
🌟 إذا كانت البلاطة المعصبة في إتجاه واحد فإنه يتم استخدام اقل تسليح في البلاطة العلوية من سقف الهوردي ، والسبب : لإجل مقاومة الشروخ والتغيرات الحرارية، واذا كانت بلاطة-ذات اتجاهين فإنه يتم إستخدام أكبر جساءة من جساءة مقطع خرساني صلب سماكته T و طوله L بجيث تؤخذ العلاقة
L/EIوهذا الشرط يكون عند حساب سمك البلاطات المعصبة.
🌟 عند تسليح بلاطة السلالم في الاتجاه الطولي ، فإن بحر السلم يكون أكبر ، وبالتالي تزداد عزوم الإنحناء ونسبة التسليح وزيادة التكلفة ويكون التصميم غير اقتصادي ، وكل هذه الاشياء تتطلب زيادة سمك بلاطة السلالم الطويلة.
وهكذا نكون قد قدمنا لكم طريقة مقارنة كاملة في حساب أكبر و أقل سمك في البلاطات الخرسانية.
فإذا كان لديكم أي مشاركة أو سؤال فلا تتردد في كتابة في التعليق في الاسفل.
