عيوب البلاطات المصمتة
في هذا المقال سنتعرف على أبرز عيوب البلاطات المرفوعة الغير مكسحه( وافل سلاب-بوست تينشن- Hollow block-فلاتة-سوليد). كما سنتعرف على اكثر المشاكل انتشاراً في البلاطات اللاكمرية قبل وبعد الصب. كما سنناقش جميع اخطاء ومشاكل البلاطات الصندوقية والمصمتة والمرفوعة والمكسحة وغير المكسحة وتصحيها.
ومن ابرز عيوب البلاطات النحيفة؛ ظهور الضعف والانحناء والتشقق، وظهور الضعف في الضغط والشد والإجهاد والسحب،وقبل الدخول إلى صلب الموضوع نعرف التعريف الشائع للبلاطات المسلحة: انها عنصر ذو سمك أقل بالنسبة إلى ابعاده تقوم بنقل كل الأحمال الواقعه عليها إلى(عمود-جدار-عتبة) ووظيفتها تغطية المنازل. والصحيح: انها تنقل الوزن الذاتي والحمل الحي والقوى الأفقية وقوى الرياح والزلازل وغيرها ...الخ
ويمكن تصنيف انواع البلاطات الخرساتية (اتجاة-إتجاهين-شبه المستطيل-البلاطات الركنية-شبة منحرفة-مثلثية-مضلعة-دائرية-نصف دائرية).
التصحيح (1)
من الخطأ أن يكون أدنى حد لسماكة البلاطات المصمتة (90مم) اذا كانت كثافة الخرسانة2300Kg/m^3. والصحيح: يجب أن يكون أقل سمك في تصميم بلاطة احادية الاتجاة بالأرقام[125_120_100مم]، كما يشترط أن تكون #البلاطات الكمرية مستمرة على بحرين متساوين ولا تزيد المسافة لفضائين متجاورين تزيد عن المسافة الصغرى لاكثر من (20%) كما يشترط انتظام الأحمال ولا يزيد الحمل الحي عن( 3^3) مرة ضعف الحي الميت ويجب إضافة تسليح لمقاومة إجهادات الانكماش والحرارة ومقاومة عزوم الانحناء في الاتجاة الطويل. ومن الخطاء استخدام حديد تسليح ثانوي في البلاطات (الاتجاهين) ويتم الاكتفاء بالحديد الرئيسي
التصحيح (2)

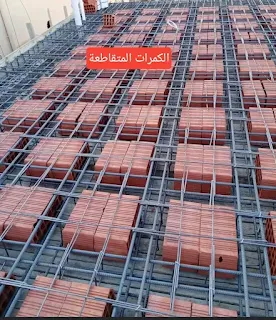

تظهر عيوب البلاطات المعصبة أحادية الاتجاه اذا كانت مساحتها أكبر من (40م مربع). والصحيح: يجب أن تكون المسافة مابين العصب-والعصب المجاور(40_80)سم محسوبة من المراكز بحيث لايقل عرض العصبة عن (10سم) ولا يزيد #ارتفاع العصب عن (3.5) مرة ضعف عرضه، والصح: تسلح البلاطة العلوية بأقل تسليح ، والسبب: لأجل مقاومة الشرخ والتغيرات الحرارية ويتم اضافة حديد مقاوم قوى القص.، ويكون نوع الحمل في هذه الحالة(الحمل المكافئ لحمل المثلث.
اذا كنت مهتم بالاطلاع على تنفيذ البلاطات الخرسانة وأنواعها يمكنك الإطلاع من هنا
التصحيح ( 3 )؛ تمد الوايرات في بلاطات بوست تينشن مسافة (30) م وتوضع الكانة الحلزوني ويكون لها طرفان بعقد وابرز مكوناتها الأنكور بلوك والأنكور كاست والزنقات والفِل، وتمد الويرات عبرها ثم تشد بعد وصول الخرسانة الى قوة كسر لاتقل عن 75% وبالاحرى بعد مرور (28 يوم) ثم يتم شد الوايرات فرد-فرد ثم تملئ بالجراوت.
التصحيح (4):
من أبرز عيوب بلاطات الهولوكور. صعوبة ترميم /بلاطات الوافل وضرورة التكرار للقوالب وظهور التصدعات وحدوث شروخ الهبوط على حواف العصب.والسبب: حدوث تغير كبير في العمق بين البلاطات الرفيعه. ومن الخطأ أيضا نقص ارتفاع العصبة كونه يسبب الشروخ والصحيح: يمكن الحصول على مسطحات كبيره من غير ركائز ووزن السقف والحديد يكون أقل وسهولة تمديد الكهرباء والتكيف والصوت، ويكون شكلها من الأسفل مجموعة صناديق وفراغات.
التصحيح (5 ) تظهر اكثر عيوب في بلاطات الصم (فلات-سلاب) ومن ابرز عيوبها زيادة الانحناء والترخيم والدفلكشن. والحل:
يجب أن تضاف (وصلات الحديد) في البلاطة (Flat Slab) زيفضل أن تكون فى مناطق الضغط كما يجب إضافة حديد في الشبكة السفلية عند الأعمدة وإضافة وصلات حديد للشبكة العلوية فى منتصف البحر، ويكون عدد الحديد الإضافى 1/2 العدد السفلي، وذا كانت الشبكة العلوية فوق الأعمدة من الافضل: إضافة حديد علوى بفاي اصغر او إضافة شبونات. والسبب: أن اكبر عزوم موجبة تكون فى نصف البحر و أكبر عزوم سالبة تكون عند الركائز كما يجب أن يكون أقل شبكة تسليح كل الرقات 5Ø10 /1م ولا تقل الشبكة السفلية عن 5Ø12 فى المتر.
ولتفادي كل الأخطاء والمشاكل الحاصلة في البلاطات الصم: يتم تسليح بانشنج كحل بديل لحل مشكله البانشنج ولكن لايمكن عمله في سمك اقل من 20 سم للبلاطات RC وسمك لايقل عن 20 سم في البلاطات البوست تينشن او اضافة مخدات فى ال ordinary system punching حتى تصبح كمرتين متقاطعتين عند محور العمود ثم يتم حساب قطر السيخ و المسافات punching على حسب ال qu من العمود وتحسب مقاومة الشير = مساهمة الخرسانه + مساهمة الحديد و يكون مساهمة الحديد في مقاومة الاختراق، وتساهم الخرسانه برفع رتبه الخرسانه او يمكن عمل تاج على العمود او زياده سمك البلاطة.
Vn= vc + Vs
والجدير بالذكر: يتم تسليح البلاطات( flat slab) رقتين سفلي-علوي وتفرش الأسياخ فى إتجاه X مع اسياخ فى إتجاه Y.
اذا كنت مهتم بالاطلاع على موضوع (بلاطة فلات سلاب يمكنك النقر هنا
التصحيح :(6) عيوب البلاطات العادية: يقصد (بلاطة سوليد) وتعرف بالخصائص/ انها غير قادرة على حمل اكثر من 3000كجم ولا يمكن عمل جدار عليها الا بزراعة (مخدة مدفونة) قبل الصب، وقد يحدث لها الفشل والزحف اذا كانت كثافة الخرسانة أقل 1700كجم/م مكعب.والصحيح: انها موفرة واقتصادية وقوية اذا نفذت بلاطات سوليد سلاب حسب الكود الأمريكي.
وخلاصة الموضوع: يتم انتقال الأحمال في البلاطات ذات الاتجاهين بحمل خطي موزع على شكل شبه منحرف في الاتجاه الطويل، ويتوزع الحمل الخطي على شكل مثلث في الاتجاه القصير.
وتعتمد اشكال البلاطات المرفوعة على التحليل الإنشائي وعزوم الانعطاف و إتجاه الحمل الانشائي.
وتظهر عيوب كل البلاطات المسطحة. والدلالة: الزحف والانكماش والهبوط والانبعاج والتكريش من اسفل الأسطح،
وبذلك أعزائي وصلنا إلى نهاية فقرتنا التي ذكرنا فيها اكثر من9 عيوب حاصلة في شتى البلاطات. اذا كان لديك اي استفسار او سؤال يمكنك المشاركة في التعليق في الاسفل
