أنواع البلاطات
يختار أغلب الأشخاص نوعية البلاطة الإقتصادية السعر والمناسبة في التصميم للمبنى من حيث الضمان و الأمان. ليكون الإختيار بلاطة كمرية خرسانية مسلحة مصمتة وتسمى صب سوليد سلاب وعلى عكس ذلك يهتم بعض الأشخاص بالجساءة والمتانة في صب سطح المنزل بغض النظر عن قيمة التكلفة فيفضل بلاطة الاكمرية وتسمى فلاتة سلاب وبنفس الصدد قد يكون تحديد نوع بلاطة السقف تتبعاً للعامل الاساسي الحمل وإبعاد المساند أو الركائز ثم يحدد العامل الثانوي وهو إرتفاع سماكة صب السطح فيتم إختيار وتحديد نوع بلاطة صب السقف المناسبة
ما المقصود بالبلاطة؟
هي عنصر إنشائي ذو سمك أقل مقارنة مع أبعادة والتي تنقل الأحمال المسلطةعليها إلى الأعمدة أو الجسور أو الجدران
ماهي البلاطة المسطحة ؟
ي البلاطة التي يكون فيها السمك ثابتاً لكل الطوابق
ويمكن تعريفها بأنها البلاطة التي تحتوي على جسور طرفية وعدم وجود جسور وسطية أو داخلية في البلاطة.
هي بلاطة غير مصمتة ذات القوالب المؤقتة أو الدائمة أو مسبقة الصنع والتي تحتوي على الفراغات بأنواعها وأشكالها المختلفة
/هي البلاطة التي كربت فيها نصف حديد تسليح بلاطة السقف وتسمى بالبلاطة المكربة
يفضل إستخدام البلاطة المكربة بديلاً عن بلاطة الإسبرنج نظراً لما أظهرته النتائج مؤخراً
•البلاطة الكمرية
•البلاطة المصمتة
•البلاطة المكربة
•البلاطة السوستة
•البلاطة المجوفة
•البلاطة المعصبة
•البلاطة البلدية
•البلاطة المصمتة الظفرية
•البلاطة المفرغة ( هوردي)
بلاطة بإتجاه واحد
بلاط بإتجاهين
ويتركز أغلب الحمل في بشكل ميل الزاوية للبلاطة
ويمكن تعريفها بأنها البلاطة التي تحتوي على جسور طرفية وعدم وجود جسور وسطية أو داخلية في البلاطة.
ماهي البلاطة المفرغة؟
هي بلاطة غير مصمتة ذات القوالب المؤقتة أو الدائمة أو مسبقة الصنع والتي تحتوي على الفراغات بأنواعها وأشكالها المختلفة
ماهي بلاطة السقف الهوردي؟
هو سقف الهولوبلوك سلاب فتكون سماكة سقف الهوردي 25 سم حسب الطلب أو قياس البلوك ، أو التصميم للسقف ، أو أكثر من 35 سم
ماهي البلاطة المخمسة؟
/هي البلاطة التي كربت فيها نصف حديد تسليح بلاطة السقف وتسمى بالبلاطة المكربة
ماهي بلاطة الإسبرنج؟

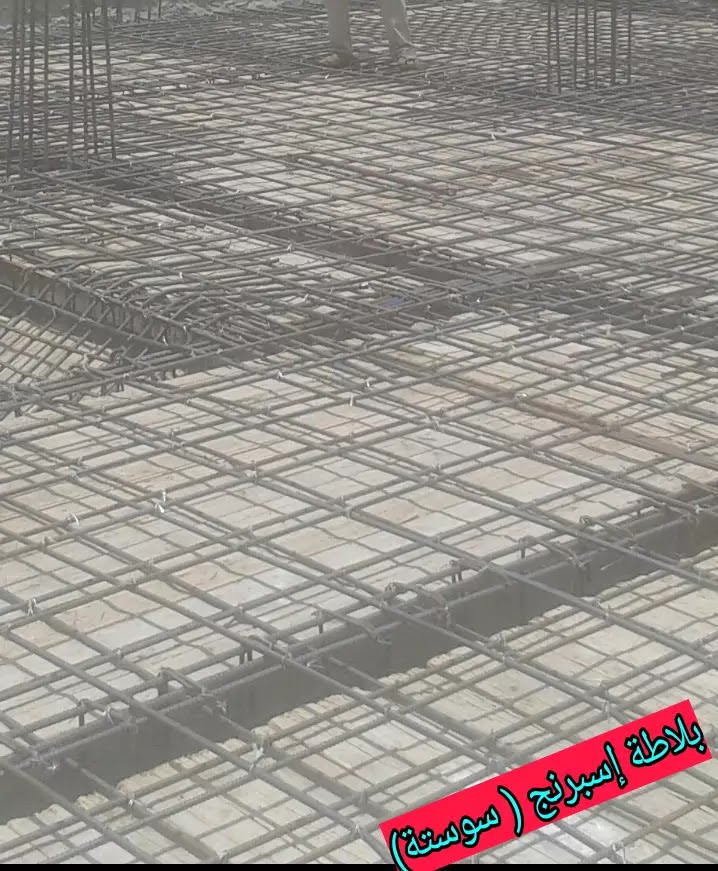

هي البلاطة المسلحة التقليدية المستخدمة في تسليح السقوف العادية وتسمى ببلاطة السوستة
يفضل إستخدام البلاطة المكربة بديلاً عن بلاطة الإسبرنج نظراً لما أظهرته النتائج مؤخراً
وظائف البلاطات
- تغطية أسقف المباني
- نقل أنواع الأحمال( الحية _ راسية_ وزن ذاتي إلى الأعمدة )
- نقل أحمال بأنواعها المختلفة
أنواع البلاطات في الأسقف
يوجد أكثر من 20 نوع من أنواع البلاطة الخرسانية المسلحة المستخدمة في صب الاسقف وسطوح المباني والمنشئات والأبنية ولكن سيكون محور تركيزنا لذكر الأنواع الشائعة المستخدمة بكثرة في الوطن العربي•البلاطة الكمرية
•البلاطة المصمتة
•البلاطة المكربة
•البلاطة السوستة
•البلاطة المجوفة
•البلاطة المعصبة
•البلاطة البلدية
•البلاطة المصمتة الظفرية
•البلاطة المفرغة ( هوردي)
أصناف البلاطات في الإنشاء
يعتمد تصنيف أحمال البلاطات على- التحليل الإنشائي
- عزوم الانعطاف
- ثم يحدد إتجاه الحمل الانشائي
بلاطة بإتجاه واحد
بلاط بإتجاهين
ويتركز أغلب الحمل في بشكل ميل الزاوية للبلاطة
أشكال البلاطات الحملية
- البلاطة المستطيلة : إتجاهين أو إتجاه
- البلاطة المحكومة إتجاهين
- البلاطة المثلثية: إتجاهين
- البلاطة الدائرية : إتجاهين
- البلاطة المربعة : إتجاهين
- البلاطة النصف دائرية
- البلاطة شبة المستطيل
- البلاطة الركنية
- بلاطة مستمرةمن طرف و محكومة من طرف آخر
- بلاطة مستمرة من الطرفين
ماهي بلاطة إتجاه واحد؟
هو تعين عرض البلاطة القصير الإتجاه الحامل لها فتبقى المساحة الفعالة للبلاطة بين الركائز بإتجاه العرض. فيكون ناتج قسمة الطول على العرض أقل من 2
ماهي بلاطة ذات إتجاهين؟
بلاطة كمرية مصمتة سوليد سلاب؛هي طريقة صب سطح المنزل بالطريقة المصرية أو الأمريكية بالتكريب أو التخديع على التوالي .حيث يكون سمك بلاطة سوليد سلاب 10 ~15 سم وتستخدم بلاطة سوليد سلاب في المجازات والبحور المتوسطة والصغيرة .
مزايا بلاطة سوليد سلاب
•تكلفتها الاقتصادية أقل من الهوردي
•يتركز الحمل على إتجاة واحد غالباً
•أمنة وقوية في المباني العادية
•خفيفة الوزن
•تنقل الاحمال على الجسور الساقطة إلى الأعمدة.
•تصمم وفق الكود الامريكي أو المصري
•يستخدم الحديد المكسح في البلاطة والكمرات
عيوب بلاطة سوليد سلاب
يوجد بعض النقص في الصفات الثانوية
•تستهلك وقت زائد في التنفيذ
•غير عازل للصوت
•غيرمقاومة الحرارة
•ليست مخصصة لحمل الأحمال الكبيرة كاحمال الثلج مثلاً .
•لايمكن تأسيس سباكة الدور الثاني الا بعمل هبوط في منسوب الحمام
•لاتتناسب مع تغير المخطط الدور الثاني الإ بوضع كمرة مدفونة .
•قد يحدوث إنحناء وزحف خفيف لبلاطة سطح سوليد سلاب ذات الإتجاهين بعد سنوات من العمل إذا لم تستخدم الحماية .
بلاطة فلات سلاب بالكود البريطاني
هي طريقة صب سطح المنزل بالكود البريطاني بعمل كراسي فاصلة بين رقات
الحديد العلوية والسفلية حيث يزداد تسليح سطح الفلاتة للفرش و الغطاء إلى مايقارب ضعف تسليح بلاطة السوليد سلاب
مميزات بلاطة فلات سلاب
•مناسبة في المجازات الطويلة ولبشات الأساسات .
•تستخدم في أغلب الأبنية والمنشئات .
•يمكن تأسيس سباكة السطح فيها بأمان.
•تتناسب مع تغيير المخطط للدور الثاتي
•سهلة وبسيطة التنفيذ والعمل.
•تفرد أسياخ التسليح بطول مستقيم.
وعلى الرغم من أن بلاطة فلاتة سلاب تتميز بسماكة الجساءة الإنشائية العالية التي تتضمن سمك 20 سم ~ إلى 30 سم أو 50سم أو أكثر من ذلك بالإضافة إلى إمتيازية بلاطة فلاتة سلاب في المجازات الطويلة التي قد تصل إلى 10 أمتار
ويُلفت النظر من زاوية أخرى قد نلاحظ ظهور عيوب إنشائية خطيرة حال فقدان التصميم تحليله الإنشائي المدروس
عيوب بلاطة فلات سلاب
•الانهيار المفاجئ للسطح .
•ثقيلة الوزن بنسبة ثلث البلاطة الكمرية .
•عدم وجود الكمرات المضادة لقوى القص
•تكلفتها الإقتصادية أكبر .
كذلك تسمى هذا النوع بالبلاطة الفطرية / وتعرف بأنها البلاطة المصمتة اللاكمرية
وأهم
عوامل تصميم البلاطة
•الطول•العرض
•السمك
•قطر القطاع الحامل
أنواع البلاطات في الأسقف
•البلاطة المصمتة•البلاطة المفرغة
•البلاطة الفطرية
بلاطة الهوردي حسب الكود الفرنسي
• مناسب في مسافات المجازات الطويلة
• يحتوي على المتانة والجساءة الإنشائية
• ملائم لتأسيس سباكة الطابق العلوي
• يمكن تغير التخطيط حسب الطلب أو بعمل مخدة
• قوى الشد فيه كبيرة
•عازل للصوت و مقاوم الحرارة
• وزن سقف الهوردي أقل من وزن سقف الفلاتة المحدد بسمك الصبة للسقفين 30 سم
ونتيجة تمتيز طريقة صب السطح هذه فإنها تعتبر أكثر الإستخدام الشائع في وقتنا الحاضر خصوصاً في الأبنية السكنية الخاصه
ومما يلفت الإنتباه بأن لا يفضل عمل بلاطة الهوردي في آخر دور من المنزل
خصائص البلاطات المفرغة
• فعال في المجازات الطويلة التي تصل 15 متر.•لا يحوي منظر الجسور المعلقة
•امان تماماً وموفر من مساحة العناصر الإنشائية
•سهل التصميم وسريع التنفيذ
• لا يحتاج إلى صيانة
• مقاوم الحريق والحرارة وعازل للصوت
سماكة البلاطة المجوفة 25 ~ 40 سم إذا كانت رقة تسليح واحدة وتكون ضعف متوسط السماكة إذا كان تسليح البلاطة المسلحة رقتين
تكاليف انواع البلاطات المستقلة
تحدد طريقة حساب تكلفة البلاطات وفق تصميم البلاطة من حيث الأبعاد _ الجساءة _ المتانة _ ونوع المنشاءومن خلال خبراتنا التجريبية الميدانية في مجال حصر كميات البلاطات يمكننا توقع وإستنتاج تكلفة سعر البلاطات في الأبنية العادية البسيطة فقط غير المنشئات الكبيرة الضخمة ومن هنا يمكننا تقدير وترتيب أسعار التكلفة كالتالي
1/حساب تكلفة سقف سوليد سلاب
2/ حساب تكلفة سقف فلاتة سلاب
3/ حساب تكلفة سقف الهوردي
فعلى سبيل المثال للمقارنة بين التكلفة الإجمالية للسقف
مثال :
النسبة 100 % التكلفة السقف سوليد
النسبة 135 % تكلفة سقف فلاتة
النسبة 170% تكلفة سقف الهوردي
عزيزي الباحث :
كما تعلم أن كلما ذكرناه استندناه من الاكواد والكتب الهندسية المتوافق عليها بدون خلاف ولكن في وقتنا الراهن وخصوصاً في الدول الفقيرة أو النامية أستطاع بعض المهندسين أو بعض الهواه من الأشخاص أن يقتبس او ان يلتمس من أنواع البلاطات التي ذكرناها سابقاً تجربة تصميم سقف المنزل بتكلفة تبلغ نصف تكلفة أقل بلاطة سقف بالإستناد إلى الوظيفة الهندسية للبلاطة ألا وهي تغطية سقف المبنى
وبالرغم من ذلك يمكننا القول بأن هذه البلاطة بأنها طرق تقليدية وغير آمنة لعمل أدوار متكررة
وتشير إلى أنه أخذت بعض هذه الصور من موقع الهندسة للإستدلال بها
شكل بلاطة الكوبياكس الفراغية
هي نظام إنشائي حديث يعمل بفعالية وامان في المجازات الطويلة ويوفر من أعداد الأعمدة في المبنى حيث يزاد قوامها في ظل وجود القفص الحديدي
تكون سماكة الصب في بلاطة الكوبياكس إذا كانت من نوع سلم من ( 20 ~40) سم طبقة واحدة
حيث يكون طريقة التسليح عبارة عن رقة علوية وسفلية تفصلهما مكعبات كوبياكس
وإذا كانت البلاطة من نوع إيكو لطبقة واحدة فإن سماكة بلاطة الكوبياكس تكو 30~ 70سم
وإذا كانت شبكات الحديد طبقتين فإن السماكة تصل إلى أكثر من 70 سم
نستنتج مما سبق أن إستخدام الصب في نظام الكوبيا مع البلاطات مسبقة الصب
عبارة عن بلاطة تحوي مجموعة كمرات عميقة ومتقاطعة بشكل منتظم ترتبط بأعصاب سفلية فارغة لتخفف من وزن الصب
شكل بلاطة الكوبياكس الفراغية
هي نظام إنشائي حديث يعمل بفعالية وامان في المجازات الطويلة ويوفر من أعداد الأعمدة في المبنى حيث يزاد قوامها في ظل وجود القفص الحديدي
سمك بلاطة الكوبياكس سلاب
تكون سماكة الصب في بلاطة الكوبياكس إذا كانت من نوع سلم من ( 20 ~40) سم طبقة واحدة
حيث يكون طريقة التسليح عبارة عن رقة علوية وسفلية تفصلهما مكعبات كوبياكس
وإذا كانت البلاطة من نوع إيكو لطبقة واحدة فإن سماكة بلاطة الكوبياكس تكو 30~ 70سم
وإذا كانت شبكات الحديد طبقتين فإن السماكة تصل إلى أكثر من 70 سم
نستنتج مما سبق أن إستخدام الصب في نظام الكوبيا مع البلاطات مسبقة الصب
شكل بلاطة الوافل سلاب من الاسفل
عبارة عن بلاطة تحوي مجموعة كمرات عميقة ومتقاطعة بشكل منتظم ترتبط بأعصاب سفلية فارغة لتخفف من وزن الصب
