تنفيذ السلالم المستقيمة

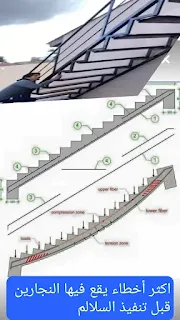

في هذا المقال سنوضح اكثر من 5 اخطاء يفعلها النجارين والتي قد تسبب الفشل فيما قبل تنفيذ سلالم الخرسانةالمستقيمة. وبالخصوص السلالم التى ترتكز على كمرة مكسرة او المائلة أو على الأعمدة، وفي الحالات: اذا 1/ زاد طول الساق عن 5 أضعاف العرض. 2/ اذا نقص قيمة اشتراك حديد السلم الطويل. 3/ اذا ظهر شروخ وانكسار للسلم بزاوية(45°درجة) 4/اذا زاد كمية الدفن في السحبة العلوية.5/ اذا زاد الكفر الخرساني وقل العمق الفعال في بلاطة ساق السلم، وماهو تاثير تصغير سمك بلاطة للسلم الى 10cm؟، حيث تجمع كل اوضاع الفشل في السلالم المستقيمة في كثير من ألاماكن وتكون بؤرة وعرضة لبداية الانهيار والفشل في أماكن اتصال حديد الساق بالسقف، ويحدد وضع انهيار السلالم الخرسانية من منطقة ماقبل الكمرة، وبالاحرى من منطقة ١/4 البحر برغم اتصال الحديد، والصحيح: يجب إضافة مقص السلم. والسبب: لمقاومة قوى الشير بزاوية ماقبل 40°درجة والاصح : يتم إضافة اسياخ حديد من قطر اكبر ولاتقل عن 14mm، بحيث تمتد من (1/4) ربع بحر بلاطة السقف إلى ثلث بحر بلاطة السلم ثم يتم تكسيح الحديد الاضافي بعد الحديد الاصلي، وتسمى هذه الطريقة( المقص) ومن أسباب فشل السلالم الخرسانية في فترة مابعد التنفيذ هو ضعف وفشل في الحمل والخرسانة وعدم الانزان واختلال معيار الامان في الصعود والنزول وأدنى خطاء إنشائي في تصميم ( الحمل-الطول-الارتكاز-والركائز -الدفن- وفشل الجسور) قد يفقد السلالم المستقيمة اهميتها.
والصحيح؛ يجب أن لا يزيد طول قلبة السلم المستقيم عن 4مرات ضعف عرضها، وتكون أقل مساحة 1200cm^2، ومن المهم أن يكون عرض البسطة =عرض السحبة، ولا يقل عرض الشاحط عن 100cm
والصحيح؛ يجب أن لا يزيد طول قلبة السلم المستقيم عن 4مرات ضعف عرضها، وتكون أقل مساحة 1200cm^2، ومن المهم أن يكون عرض البسطة =عرض السحبة، ولا يقل عرض الشاحط عن 100cm
ويكون أقل عرض للسلم المستقيم 2000mm وأقل طول شاحط السلم3000mm وبزاوية ميل 45°درجة في السحبتين.
وبنفس الوقت يمكنك إصلاح ارتفاع الدوسات قبل التنفيذ وتركيب الخشب بحيث يؤخذ مسافة الشاحط من البسطةالى البسطة بالصافي وبالعدل او المائل، ثم تقسم المسافة على 10-9-11-12-13،وهذه القيم تعبر عن العدد للقائم بالعدل، حيث سيكون ناتج القسمة 26.5-27-28-29-30-31-32-33-34cm وهذه القيم تعبر عن #النائم.
وتجدر الإشارة إلى أنه في حالة اذا زاد عرض نائم السلم بمقدار قدم وربع القدم، أي مايعادل 35cm فإن ظهور المشكلة في المبالغة في الدفن، وإذا قلت عرض النائمة عن 25cm فقد تواجه مشاكل الصعود والنزول ومشاكل التدحرج والانزلاق، والصحيح؛ يجب أن يكون عرض النائم بمقدار القدم(27.5 cm )، ويكون ارتفاع النائم نصف القدم(13.5cm )
اخطاء النجارين(2) تظهر اخطاء النجارين في إضاعة 5 قوائم و4 نوائم في شاحط السلم 2، ( فيكون منسوب ارتفاع صدفه السقف عن نصف الصدفة 80cm , وارتفاع نصف الصدفة عن الارض 220cm مما يساهم في فقدان إتزان السلالم المستقيمة. والصحيح : يجب تنصيف منسوب الارتفاع للصدفتين بالتساوي، أو تحل المشكلة: بان يتم تصغير طول الشاحط العلوي من قبل الكمرة بمقدار 50cm، ويضاف بروز برنيطة بلاطة من بعد الكمرة وبمقدار عرض الشاحط، وتصبح هذه المساحة جزء من بسطة السقف.
اذا كنت ترغب في الإطلاع على اشكال السلالم الخرسانية يمكنك الإطلاع من هنا
اخطاء النجارين(3) يواجه النجارين صعوبات ماقبل نجارة السلالم، ويمكن التغلب عليها بأن يتم حساب مساحة بيت الدرج قبل النجارة ثم ينصف الارتفاع ثم يضاف 25cm إلى بسطة البلاطة (13cm )، ويضاف(5cm )في نجارة سلم من نوع اسقف فرد أسلام و يضاف 0cm عند اتصال شاحط السلم مع الكمرة الساقطة، وتزرع إشارات سحبة الدور الثاني من فوق الحديد 1/50ومن تحت الحديد في البلاطات، وتكون بسطة سقف الهوردي ثابتة ولا يضاف لها اي مقدار ، وتزرع إشارات السحبة لها من فوق الجسر المدفون ، ويتم تركيب أول قائم مع مستوى شاحط السحبة بارتفاع 15cm فقط، لأنه سيكون منسوب صب السقف،
اذا كنت مهتما ً ( مكونات السلالم الخرسانية) يمكنك الإطلاع من هنا
اخطاء النجارين(4) من الخطاء ان يترك بروز البسطة في السلالم بدون ربط جسر مابين الأعمدة ، حيث يوضع شداد( كمرة ) يربط العمود الأمامي إلى العمود الخلفي الحاملين للسلم ، وغالبا ماتظهر اخطاء ماقبل نجارة وتنفيذ السلالم المستقيمة عند مواجهة فتحة باب البيت، والاصل: يحب مد الجسر الرابط مابين الأعمدة بنسبة 2/3 ، ويقصد به 1مرة بروز البسطة (الخارج )، 2مرة يمد الجسر بين العمدان، كما توجد طريقة اخرى وهي تدبيل شوكات الحديد لبسطة السلم المحكومة.
اخطاء النجارين(3) يواجه النجارين صعوبات ماقبل نجارة السلالم، ويمكن التغلب عليها بأن يتم حساب مساحة بيت الدرج قبل النجارة ثم ينصف الارتفاع ثم يضاف 25cm إلى بسطة البلاطة (13cm )، ويضاف(5cm )في نجارة سلم من نوع اسقف فرد أسلام و يضاف 0cm عند اتصال شاحط السلم مع الكمرة الساقطة، وتزرع إشارات سحبة الدور الثاني من فوق الحديد 1/50ومن تحت الحديد في البلاطات، وتكون بسطة سقف الهوردي ثابتة ولا يضاف لها اي مقدار ، وتزرع إشارات السحبة لها من فوق الجسر المدفون ، ويتم تركيب أول قائم مع مستوى شاحط السحبة بارتفاع 15cm فقط، لأنه سيكون منسوب صب السقف،
اذا كنت مهتما ً ( مكونات السلالم الخرسانية) يمكنك الإطلاع من هنا
اخطاء النجارين(4) من الخطاء ان يترك بروز البسطة في السلالم بدون ربط جسر مابين الأعمدة ، حيث يوضع شداد( كمرة ) يربط العمود الأمامي إلى العمود الخلفي الحاملين للسلم ، وغالبا ماتظهر اخطاء ماقبل نجارة وتنفيذ السلالم المستقيمة عند مواجهة فتحة باب البيت، والاصل: يحب مد الجسر الرابط مابين الأعمدة بنسبة 2/3 ، ويقصد به 1مرة بروز البسطة (الخارج )، 2مرة يمد الجسر بين العمدان، كما توجد طريقة اخرى وهي تدبيل شوكات الحديد لبسطة السلم المحكومة.
ونستطيع أن نستخلص في حالة هبوط الاساس وانكسار السلم بزاوية 45° يكون ناتج الفشل عن ضعف التربة وعدم تحمل الاساس، والصحيح أن تحقن التربة لتعزيز ثباتها، وتظهر هذه المشكلة بكثرة في تنفيذ السلالم الطويلة.
اذا كنت مهتماً بالاطلاع على مساحة السلالم الحرجة يكمن الانتقال من هنا
وخلاصة القول يتم تسليح السلالم بقطر لايقل عن 14mmوتكون المسافة مابين الاسياخ الطولية 12cm، ويجب ان لا تزيد المسافة مابين اسياخ غطاء العرضي25cm, وتحسب عدد اسياخ التسليح الرئيسي 7/m يحب أن تكون كل القوائم (22_26) و تكون كل النوائم ( 20-24) ولا تزيد زاوية صعود والنزول عن 45° ولايصغر او يكبر عرض نائم السلم عن القدم(27.5cm ) ويرفع القائم مابين (12cm_17cm)، وتتطابق اول قوائم السحبتين (الوش-مع-الوش في البسطة ويعتبر مقدار 44 قدم مربع هي أقل مساحة السلالم المستقيمة.
وهكذا نكون وصلنا إلى نهاية فقرتنا ، تمنى المشاركة بسؤال او ملاحظة او استفسار اذا كان لديكم وذلك بكتابة التعليق في الاسفل.
