حساب كميات الحديد في الاعمدة.

في هذه الفقرة سنشرح بالأمثلة طريقة حساب الحديد في الأعمدة، كما أننا سنتعرف على كيفية التعامل مع طريقة الحساب الوزني والمتري في التسليح الطولي والطوقي والراسي، كما سنستنتج الإجابة على هذا السؤال:
كيف يمكن حساب الحديد في عمود(الطول-العرض-الارتفاع-عددالاسياخ-القطر )على
التوالي(14mm-10N-3m-20cm-70cm)؟
كما سنوضح بالمثال التقارب الكبير في طرق حساب الحديد للأعمدة، وضئالة الاختلاف في حساب الكميات إذا اختلف تغير قطر التسليح .

فمن أبرز الاشياء التي تؤثر في استهلاك كمية حديد أكثر في الاعمدة. هما : الطول والعرض والسمك والإرتفاع والنحافة والمكان في موقع العمود.

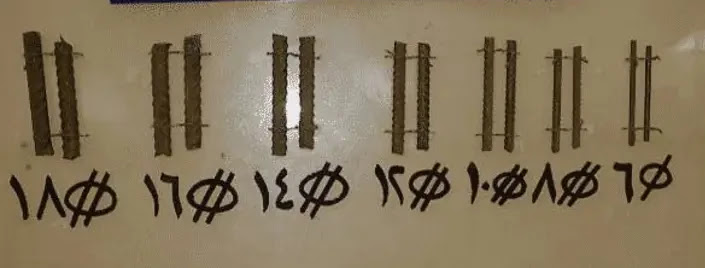

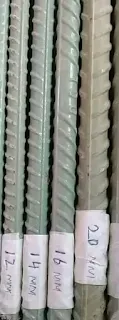

ويكون اقل قطر تستعمله في التسليح 12mm، ويستخدم قطر تسليح الأعمدة 14mm او 16mmاو 18mm
وتكون اقل مسافة فيما بين السيخ والسيخ المجاور 7cm ، ولا تزيد أعلى مسافة عن 25cm .
ويحسب أقل تسليح رأسي 4 قطعة في الشكل المربع ، و 6 في الشكل الدائري، وتكون أصغر مسافة في مابين الاسياخ 7 cm ، ولا تزيد عن 25cm ، وتحسب أصغر نسبة في تسليح الكانات 5/ متر وأعلى نسبة 9/ م ، ويتم التاكد من حساب طول أقفال الكانات والربط التبادلية.

للاطلاع على مقالة حساب سعر الاعمدة من هنا



طرق حساب كميات الحديد في الأعمدة.


الطريقة ( 1 )
تشمل هذه الطريقة التسليح الطوقي العرضي والرأسي ، ومن الصحيح : أن يستخدم الرقم 28kg/m^2 ، وبالاخرى : يجب أن يحتوي كل 1 متر مربع في الاعمدة على مقدار 28 كيلوجرام حديد.
ولو أفترضنا أن عرض عمود 20cm، ومساحة 70cm × 3.30cm فإن كمية الحديد بالكيلوجم هي:
=2.31 m^2 × 28kg
64.68kg/m^2
وهذا المقدار هو ناتج من حساب وزن حديد العمود، ومن هذه الطريقة نستنتج أن كل 5 متر مربع = 1 متر مكعب في حساب كميات وزن الحديد في الاعمدة.
ولو تحققنا من حاصل ضرب 28 × 5 لوجدنا أنه يساوي 140 كيلوجرام/متر مكعب، وتعتبر هذه القيمة أكبر الكميات في حساب الحديد للأعمدة.

وبمعنى أخر : يجب أن. تحتوي كل مساحة 5 م مربع في الاعمدة على 140كجم، ولا بد أن يكون في المتر المربع 28 كجم ، ويكون في المتر المكعب 140كجم تقريبا، وهذه الطريقة هي أفضل الطرق الشائعة في حساب كميات الحديد في الاعمدة .

متى تفشل طريقة حساب كميات حديد الأعمدة بالوزن؟

من المعروف أن أطوال الحديد تساوي 12m، ولذلك يجب تجنب الهدر في قص الحديد الراسي إذا لم تكن طول إشارة العمود كافية خصوصاً في الطابق الأرضي مما ينتج الكثير من الفضلات، وقد تفشل الطريقة احياناً في حالة حساب الحديد لأعمدة البدروم والاعمدة الطويلة وزيادة الطابق الذي يبلغ إرتفاعة عن 3.50m أو أكثر ، مع العلم بإن هذه الأرقام 3-4-6 هي أفضل القياس في قص الحديد الطولي للأعمدة.


الطريقة( 2 )
في هذه الطريقة سنوضح كيفية إستنتاج كميات الحديد من وزن المتر الطولي للقطر المستخدم، فلو أفترضنا المثال السابق : عرض عمود 20cm ، ومساحة 70cm × 3.30cm
تم التسليح الرأسي 10 سيخ من قطر ø14 ، والتسليح الطوقي عدد7/م من قطر ø8 ، فما هو وزن الحديد اللازم في التسليح ؟ وهل تتساوى كميات الحديد للعمود في الحالتين؟

قبل الحل: يجب أن تعرف أن وزن المتر الطولي لأي سيخ حديد يساوي مربع قطر السيخ مقسوماً على الرقم 162.
ومنه :
1 / طول سيخ الحديد الرأسي4m من قطر 14mm، وتحتاج الى 10 قطعة، وتساوي 40 متر طولي ،ويكون وزن 1 متر طولي للقطر 14 مم = 1.2098765432kg
2 / طول سيخ التطويق الكانات 171cm، من قطر 8 مم، وتحتاج الى 21 قطعة ، وتساوي 36 متر طولي ، ويكون وزن 1 متر طولي من قطر 8 مم = 0.3950617284kg
3/ طول سيخ التطويق المزدوج 90cm ، من قطر 8مم، وتحتاج الى 12 قطعة ، وتساوي 10متر طولي، ويكون وزن 1 متر طولي من قطر 8 مم = 0.3950617284kg
وعليه فإن الناتج 40 × 1.2098765432kg +
36 × 0.3950617284kg +
10 × 0.3950617284kg=
والناتج = 3.950617284 + 14.22kg + + 48.5kg
=66.670617284kg

ومنه ؛ نستنتج تطابق الحل في الحالتين بنسية 98% في طرق حساب كميات الحديد في الاعمدة.
اعلان سطح المكتب إلى هنا تنتهي فقرتنا المختصرة ، والتي نأمل ان نكون قد أوصلنا الفكرة عن كيفية حساب حديد الاعمدة المسلحة.
