كيف أعمل كانة الشنب في الهوردي
تتخذ أعصاب اسقف الهوردي شكل الكانة المربعة والمثلثة والطائرة والمقفلة، فيتم قياس إرتفاع الكانة من الخارج إلى الخارج ، ومن أعلى إلى أسفل، حيث يكون عدد كانات أعصاب السقف بالكامل تساوي عدد البلوك المجوفة بإعتبار 5 كانة لكل 1 متر، ،فتعتبر أعصاب سقف الهوردي عبارة عن جسور ثانوية وظيفتها نقل أحمال البلاطة إلى كمرات السقف الهوردي.
ماهو المطلوب لعمل كانة شنب 18cm * 12cm ؟
سيخ حديد قطر 8 mm , حيث يكون الطول 85 cm ، وقبل البداية في لف الكانة يخصم قطر السيخ مرة واحدة، بحيث تضبط إشارة الملوينة عند 11.20cm للعرض، و 20.8cm في الارتفاع المائل للكانة المثلث، حيث يكون طول القفل الطائر 25cm تقريباً في الاتجاهين.
كم هي مقدار الزاوية السفلية في كانة الشنب ؟
ببساطة؛ تكون زاوية كانة الشنب المثلثة مابين 45° إلى 60° درجة تقريباً في الأسفل ، والصحيح في أن كل زوايا الكانة هي زوايا حادة ، حيث تشبه كانة العصب مثلث حاد الزاوية، فكل ضلعين متقابلين متساويين في الطول، وكل زاويتين متقابلتين متساويتان في القياس.
ومن جانب آخر ؛ نلاحظ أن كلما زاد إرتفاع كانة الهوردي، كلما زاد مقدار زاوية الكانة في الأسفل.
كذلك تكون الزاوية في الكانة المربعة تساوي 90°.
من الخطاء أن يكون إرتفاع كانة الشنب يساوي إرتفاع بلوك الهوردي، والسبب في العصب، فمن الصحيح إضافة 2.5cm كفر خرساني تحت حديد العصب في الأسفل وإضافة 1.50cm إلى إرتفاع الكانة، لأجل تمرير فرش حديد بلاطة الهوردي من تحت العصب، وفي هذه الطريقة نلاحظ أن حديد فرش البلاطة غير واقع على البلوك مباشرةً ، ولكن يوجد فرق بين الحديد والبلوك بمقدار 1,50cm ، وهذا ضروري عند تمرير الحديد داخل اعصاب الهوردي المربعة.
حساب الطول المائل في كانة شنب الهوردي.
الإرتفاع المائل ^2 + العرض من الاسفل + طول القفل ^2 .
ومثال ذلك: إذا كان الإرتفاع العدل في كانة العصب يساوي 18cm , والعرض يساوي 12 cm ، فكم يكون طول الإرتفاع المائل في الكانة المثلثة؟
من نظرية فيثاغورث
12*12+
18*18=
468cm
وبأخذ الجذر التربيعي لهذا الناتج يساوي
21.63cm
وهو طول الإرتفاع المائل بعد لف كانة الشنب.
ومن ناحية أخرى توجد طريقة أخرى دقيقة لحساب زاوية وطول الإرتفاع المائل في كانة الشنب.
لكن يؤخذ الإعتبار؛ أن يتم ترك مسافة كافية لتمرير حديد الفرش من فوق أو من داخل أعصاب الهوردي. وذلك نتيجة تغير الأبعاد بعد لف الكانة المغلقة.
حيث يتم تنصيف عرض الكانة إلى مثلثين بخط من الاعلى الى الاسفل ، ومن ثم يحسب الإرتفاع المائل بدلالة الإرتفاع العدل، ونصف قاعدة المثلث( العرض)
ومثال ذلك: كانة عصب ( الإرتفاع العدل 18cm، والعرض 15cm )
فيكون
324+56.25
√380.25
=19.5
مثال مختلف ؛
فلو كان إرتفاع بلوكة هوردي 20cm وعرض العصبة 15cm فيكون حساب طول كانة الشنب المثلثية كالاتي.
12cm العرض+( 23.32cm الإرتفاع المائل* 2) + 25cm القفل للجانبين.
=
83.64cm

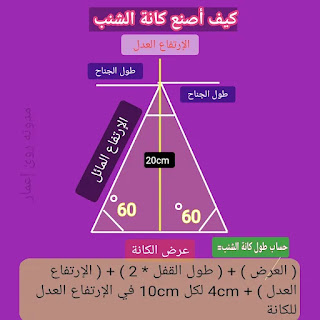

وبطريقة أكثر بساطة ؛ يتم حساب طول القفل للجانبين + عرض الكانة + الإرتفاع العدل + إضافة 4cm إلى كل 10cm من الإرتفاع العدل، وهذه الحالة هي أقرب طريقة لعمل كانة الشنب المثلثة.
وعندما يتم مقارنة مساحة بلوك الهوردي مع مساحة الكانة المثلثة، نلاحظ أن مساحة البلوكة لا تساوي مساحة متوازي الأضلاع بالكامل، لتنتج مساحة العصب المثلثة.
ونستطيع القول بأن كانة الشنب في العصب عبارة عن كانة مثلثة حادة الزاوية غير متساوية الأضلاع ، ( مثلث مختلف الأضلاع) ، وتختلف زاوية الكانة بإختلاف كانة الهوردي ، وغالباً يتم تعين شكل زاوية الكانة حسب حجم البلوك والمتطلب الإنشائي في أعصاب السقف الهوردي.
