توضيح طريقة تنفيذ خزان مياه ارضي.
سنقدم لكم في هذا الموضوع أهم الأشياء حول تسليح وتنفيذ خزان مياه ارضي بالتفصيل، وحرصاً منا في تحقيق أقصى استفادة من فضلات الحديد وبدون هدر أثناء حدادة وتسليح الخزان المستطيل والمربع ، كما ان تنفيذ العمل حسب طلب المهندس المصمم 100 % ولذلك : فقد عرضنا الكثير من الملاحظات المهنية والتطبيقية من خلال بناء خزانات المياه الارضية.
ومن هذا المنطلق : يجب الإلتزام بأهم 10 خطوات في تنفيذ خزان الماء المسلح. وهي كالتالي: تسوية الأرض ،ثم فرش الجعم، ثم صب النظافة، ثم بناء الطوب، ثم تسليح الارضية ،ثم حدادة جدران الخزان،ثم تركيب الوتر ستوب، ثم عمل السباكة، ثم صب اللبشة ، ثم صب النعلة، ثم صب الجدران، ثم عمل سطح الخزان، ثم عمل التليس والعزل .
وكذلك أيضاً قمنا بتوضيح طريقة حساب تكلفة بناء خزان ارضي مسلح.
طريقة تنفيذ حديد الخزان.
1/ يُمد حديد فرش الخزان (الطبقة السفلية) منفصل عن حديد الركيزة الخارجية للحيطة بشكل حرف U (سيخ متصل) . ومعنى ذلك : يكون طول إشتراك حديد الارضية مع الركيزى 80 cmمن الجانبين، ثم يكون طول إشتراك حديد الركيزة مع القاع 80 cm ، او 75 cm.
2/ يكون طول اشتراك الحديد في ركيزة الخزان الخارجية والمتصلة مع سقف الخزان 75 سم على الاقل ، ويتم إحتساب طول الاشارة للركيزة الداخلية المتصلة مع سقف الخزان cm10 . وبمعنى آخر : ( تموت اشارة الحديد الطالعة)
3/ ُيمد غطاء الركيزة الخارجية للحيطة وغطاء الارضية بالطويل بدون إشراك حديد في المنتصف عند قاطع الوسط اذا وجد.
4/ يلف كل حديد ((الركيزة للحيطة الداخلية)) بكرافتة متصلة بالسيخ نفسه، ثم نوصل سيخ منفرد للفرش للأرضية بطول المقاس.
5/ توصيل الشطفات من غطاء الرقة الأولى للأرضية إلى غطاء الركيزة الخارجية للحيطة بميل 30 سم ام 20 سم بعد الصبة ، وكذلك في زوايا الجدران .
6/ في تقوية زوايا الجدران مرة يجب ان توضع كرفتة عين (منفصلة) ومرة اخرى :يجب ان نضع شطفة بميل 30~ cm 20
7/ عدد الشطفات في كل الاركان 4 شطفات.
8/ المسافة بين كلبس وكلبس آخر U الرابط للرقتين تقدر بمقدار 1م
9/ حساب الحديد في ركيز الخزان 6 /m والغطاء 5 للمتر 5 /m
10/ يتصل الحديد العرضي لقاطع الخزان في الزاويا مع حديد الرقة الخارجية .
11/ ارتفاع كرسي الحديد في اللبشة 12cm .
12/ ربط الحديد شطرنجي بالتناوب
13/ يجب ان يكون شغل حديد السقف بالتكريب.
كيفية تسليح خزان ماء مستطيل.
بعد انتهاء عمل صبة نظافة الخزان ، يحاط بإطار من البلوك 20cm في الخارج بشكل متسطيل ، حيث يتم تعبئة اللزاج الفاصل بالاسمنت والمؤنة ، ومنه يتم مباشرة حدادة الخزان.

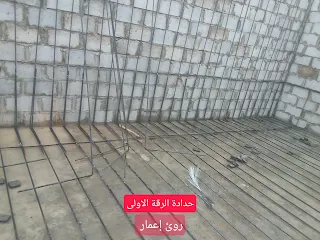

اولاً أضع (7 وتر) منها 3على الارض ،4على الجدران ،ثم أبدأ بتوظيب وتركيب حديد الارضية بشكل حرف U .
ثانياً : نقوم بإنزال حديد الركيزة بحيث تشرك حديد للفرش والركيزة بطول 80cm مع بعض، وتجمع مع بعض من الجانبين.
ثالثاً : نضع غطاء الحديد للأرضية والركيزة معاً بالطويل، ومن الخطاء : أن يتم تشريك حديد الغطاء في منتصف الخزان المستطيل والطويل، والصحيح: يجب عمل جدار قاطع في نصف الخزان ، ثم توضع فتحات في الاسفل لضمان مرور الماء بين الباكيتين.
رابعاً : يتم تربيط الحديد بشكل منظومة ، والافضل: لابد ان تكون الربط بشكل حرف X او شطرنجية، او بالتبادل ( فارغ -مليان)
للاطلاع على مقالة (( البلاطات المستخدمة في إنشاء خزان مسلح من هنا
خامساً : يجب الانتباه الى أهم نقطة في تفاصيل تسليح زوايا الخزانات الخرسانية الارضية والغير ارضية (معلق) ،
والتصحيح : يكون تركيب حديد النعلة للأرضية مباشرة بعد إنهاء حدادة الرقة الاولى، وبالاحرى : يجب ان تمتد طول حديد الشطفة في كل الزاويا الى 200cm , وتتصل من غطاء الرقة الارضية الاولى الى غطاء الركيزة الاولى بإشتراك لايقل من 1/4 للبحر المجاور ، ومما يؤخذ بعين الاعتبار مراعاة الاتي : 1/ أن يكون طول وتر حديد الشطفة 65cm على الاقل.
2/ أن يكون طول الاشتراك بين الرقتين 55 cmعلى الاقل.
3/ أن يكون تكسيح حديد الشطفة بزاوية 35° على الاكثر.
4/ يجب ان تكون نقطة بداية ثني الزاوية هي نقطة نهاية إرتفاع سمك الصبة.
5/ من الضروري ان يكون طول ميل نعلة الخزان بعد الصب 30cm في زاوية الخزان.
6/ لابد من مراعاة طريفة صب نعلة الخزان فرديا بعد صب القاع، كما يتم ظبط سمك جدار الخزان 20cm لحظة صب النعلة.
7/ لابد من إستخدام الهزاز في كل صبيات الخزان
8/ عدم فك قالب النعلة الا بعد فك خشب الحيطة مع بعض.
9/ معالجة التعشيش والتسويس بعد فك القالب باسرع وقت ممكن.
سادساً: يجب إضافة 1kg من مادة سيكا الى كل 50kgمن مادة الأسمنت، وذلك لضمان مقاومة الرطوبة والملوحة ... وغيرها.
🌟ملاحظة مهمة يجب الانتباه والتركيز عند حساب طول الحديد في رقة الخزان الثانية. ومن الافضل ان: يتم إحتساب عرض الخزان بالصافي ،ثم تضاف قيمة الكفر الخرساني من الجانبين، ثم يتم تشريك الحديد بزاوية 90° مع الركيزة.
للاطلاع على كيفية عمل المشاطيف في زوايا الجدران والاسقف من هنا
منسوب سباكةالخزان قبل الصب.
من الافضل ان يكون هنالك 3 مخارج لخروج ماء الخزان من الاسفل تكون من منسوب 10cm ، وكذلك لابد من وضع ماسورة واحده لتصفية وتنظيف الخزان تكون من منسوب cm0 من قاع الخزان .كما يجب وضع فتحة لخروج الماء الزائد من الخزان من منسوب 20cm من سقف الخزان ، ومن الضروري ايضاً يجب ان تضاف فتحات تهوية لبخار الماء الصاعد من خزان الماء ، بحيث توضع كل 3م فتحة، وكذلك أيضاً يجبأن يكون فتحة باب خزان ماء المنزل 60cm×60cm.
لمعرفة افضل ابعاد غطاء الخزان في المنزل اطلع من هنا
كيفية حساب حديد الخزان بالمتر المربع.
هنالك طرق في الحساب منها :فرد فرد ، ومنها بالوزن، ومن الافضل ان يكون حساب الحديد للخزان بالمربع، بمعنى ان حاصل ضرب الطول في العرض هو المتر المربع للحيطة و القاع والسقف للخزان، ثم تضرب مجموع الأمتار المربعة بالرقم التقريبي الثابت ((كونسنت)) 25 Kg لتحصل على وزن الحديد لكل متر مربع بقياس الكيلو جرام .
ومن الثابت : أن يكون الرقم الثابت 1.5 في حساب الاسمنت بالمتر المربع.مثال :
خزان طوله 11m وعرضه 5m وإرتفاعه 3m ، حيث تم حساب مساحةالخزان الكلية 200mمربع في الارضية والجدران والسقف، فكيف تؤخذ طريقة حساب الحديد للخزان بالمتر المربع ؟
الجواب : 200mمربع × 25Kg=
5000 kg/mمربع
⬅وهذا يساوي 5 طن حديد.
ولمعرفة اخطاء الحدادين في حساب الحديد يمكنك الاطلاع من هنا
ثانياً : كيفة حساب عدد الاسمنت للخزان بالمتر المربع.
من الافضل ان يتم حساب إسمنت الخزان بالمكعب، والسبب لإجل تحصل على أكثر دقة في نتائج الحساب مقارنة بالواقع، وإذا قمنا بحسابه في نفس المثال السابق نجد ان :1.5رقم ثابت × 200 mمربع
= 300 عبوة وزن 50 kg / متر مربع
↔ وهذا يقتضي أن :
1mمربع
يحتاج الى 75Kg إسمنت.
ثالثاً : ماهي تكلفة بناء خزان ارضي بالريال السعودي لعام 2023 في اليمن ؟ وكم يكون سعر متر بناء خزان ماء؟
الجواب ؛ يتراوح سعر المتر المربع في خزان ارضي بين ( 350 400) kSA تقريبا.
ولإيجاد حساب تكلفة بناء الخزان المسلح في المثال السابق؛
الجواب ☚ 200mمربع × 350ريال
70000ريال KSA.
إذا كنت مهتما في الإطلاع على خطوات تسليح خزان ماء عادي من هنا
أهم إشتراطات في استلام الخزانات الارضية.
يجب تنفيذ الخزان الارضي من قبل مهندس متمرس او منفذ عمالة ماهرة ، والسبب: ان نواتج أصغر الاخطاء في تنفيذ خزان الماء هي ظهور أشياء خطيرة وجسيمة تؤثر على الخزان في القريب والبعيد ، ونذكر امثلة...إهمال تشريك رقة الحديد الاولى مع الثانية، ظهور قطع الحديد بمقدار 1cm بعد الصب، عدم عمل كفر خرساني 300mm، إستخدام زارجين بدون مواسير بلاسيكية ، إهمال معالجة التعشيش بعد فك فوراً ، ضعف الرش ، عدم إتقان سباكة خزان الماء الارضي قبل صب اللبشة... الخ
خطوات تنفيذ خزان ارضي بدون عيون.
هنالك طرق في تنفيذ خزان مياه ارضي من خلال- ( كرافتة) او ( شطفة ) او( تداخل الزاوية ) ، ويقصد به : دمج وربط وتشريك حديد الرقة الداخلية مع الرقة الخارجية في جميع الزوايا ، ثم يتم إنزال 3 سيخ من الاعلى الى قلب الزوايا ، واذا تم تنفيذها 100% فليس من الضروري أن إستخدام الكرافتة في تنقيذ خزان الماء. والصحيح : يجب ان تهمل الكرفتة والعيون .
وبنفس الصدد : إذا كان حجم الخزان المستطيل يفوق 100 متر مكعب فإنه يجب إضافة قاطع خرساني في الوسط.🌟الاشياء التي يجب مراعتها عن تنفيذ نجارة خزان مياه ارضي.
هناك الكثير من الاشياء المهمة ... مثل الحذر من سقوط ادوات او الكراتين في داخل حيطة الخزان، كما يجب الالتزام بأبعاد القطاعات التصميمية، واستخدام القالب الخشبي النظيف ، وتقوية الشدة من الداخل والخارج، وعدم نزع اي كفر خرساني من الحديد.
وخلاصة القول : نستنج مما سبق ان اهم المراحل عند عمل خزان خرساني تبدا من: صبة النظاقة،ثم بناء الطوب، ثم عمل السباكة،ثم تسليح لبشة الخزان ،ثم حدادة الجدران، ثم صب القاع يتبعها صب الحيطة ، ثم حدادة وصب سقف الخزان ، ثم عمل التليس والعازل ، كما ذكرنا اهم الإعتبارات في تنفيذ خزان أرضي بالشكل الصحيح، ومنع تسريب الماء منه.
وهكذا نكون قد قدمنا اهم معلومات في بناء خزان ارضي اقتصادي، فإذا كان لديكم أي سؤال أو إستفسار نرجوا منكم كتابة في التعليق في الاسفل.
