تنفيذ حدادة و نجارة الاعمدة والكمرات والقوالب الجاهزة واليدوية

تنفذ الحدادة والنجارة بسهولة لمحترفين هذا المجال ، وتكون صعبة ومعقدة لعديمين الخبرة ، ومن ذلك تطلب هذه الحرفة تجربة و ممارسة و معرفة لكل أدواتها ( ملوينة حديد - كلابة - مقص - طعاجة - كود تنفيذ الحديد - الإلمام بتفصيل المهنة ) وهنا سنعرض طرق حدادة الكانات و طريقة تنفيذ نجارة الاعمدة بالبلدي ،وسنذكر أنواع القوالب الخرسانية بالتفصيل مع ذكر أمثله لحصر عدد القوالب بالإضافة إلى بعض المختارات التي اخترتها لكم كونها نادرة .

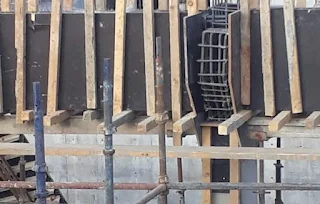

حدادة الأضفار

بإيجاز هذه الاكتاف القصيرة فكرتها تبدأ من مساحة الصفر والتدرج بالميلان حتى تصل الى الأعلى بمساحة كبيرة .

حدادة الكورنيش

تاخذ كانات الكورنيش شكلية مسدسة ، الغرض منها حمل وربط أجزاء الكورنيش مع السطح .

الكورنيش من الداخل

ماهو الكورنيش؟

هو العضو البارز بمقدار 10 سم عن السطح أو أكثر وقد يتدرج إلى أكثر من 3 تدريجات ( كسرات )  وتسمى سِسن ، ويتم استخدامه للحصول على المناظر الجمالية للمبنى ، وغالبا ينفذ الكورنيش المتكرر في مداخل المنازل والبوابات الرئيسية والطوابق العلوية في المنزل ، فتعتبر غير آمنة وخطيرةً في التنفيذ وبعد التنفيذ وعند فك القوالب الخشب .

طريقة حدادة قوس حديد نصف دائرة

ينتمى هذا الشكل إلى تصميم الأضفار القصيرة ، حيث صمم شكل الهلال في منتصف مساحة البيت ليتمثل الشكل في الشرفة الصغيرة كزينةٍ للمنظر الجمالي الخارجي ، وتعتمد فكرة القص لإحجار الرخام بعرض 10 سم للجحر وذلك لسهولة إلتفاف حديد الدائرة ،  وبإمكانك حساب عرض الحجر بمعرفة محيط الدائرة وطول القوس .

كم تكون مساحة الهلال الحديدي للشرفة ؟

يجب أن تتوافق موضع الهلال مع التصميم المعماري داخلياً وخارجياً ، ومنه يجب ألا يزيد طول مساحة الهلال عن ثلث طول المبنى وتحديداً بمقدار الربع وربع الربع ، بمعنى إذا كان طول المبنى 20 متر فكم سيكون مقدار الربع وربع الربع ؟
طول الهلال 6 متر على الأكثر
علماً بأن تناسب وتوافق المناظر الجمالية للمبنى تكمن في زيادة ونقص المسافة بين المبنى والناظر .

الاخطاء التنفيذية  في حدادة  الكانات

شكل القفل الصحيح

1/ نقص طول قفل الكانة

 2/ عدم تبادل قفل الكانة

 3/ عدم قفل الكانة بزاوية 90
4/ نقص الكانات في منطقة قوى التنحيب .

أخطاء في حدادة الأعمدة

1.  عدم وضع أول كانة للعمود في أول 5 سم من الأسفل
2. عدم تكثيف الكانات في السدس الأسفل والأعلى للأعمدة
3.  تجاوز وضع الكانة المزدوجة في العمود الذي يسلح بأكثر من 8 أسياخ طولية
4.  قفل كانة العمود غير محكمة بدقة
5.  إهمال أهمية تركيب كانة الهوك الرابط لتسليح عمود طولي 6 أسياخ
6. عدم ربط كل حديد التسليح الرأسي بالكانات
7.  إهمال إستمرار كانات العمود في منطقة إتصال العمود مع كمرة السقف

أشياء مهملة في حدادة الكمرات

1.  عدم إستخدام كانة قطر فاي مناسب في الكمرة العميقة
2.  عدم عمل كلبسات لأكثر من كانة بدون قفل في الكمرة الواحدة
3.  عدم إستخدام ثخانة الحديد بين الاسياخ العلوية للكانة
4. • عدم إستخدام شكل المروحة لنظم الكانات المائلة في الكمرات الطويلة البحر .

الصعوبات في حدادة الكانات الدائرية

1.  عملية اللف اليدوي معقدة وصعبة وغير دقيقة ولكنها تتطلب طريقة اللف الاوتوماتيكية
2. نسبة فشل الكانة الدائرية أو الحلقية أكبر من الكانة المربعة
3.  عدم تحقيق طول التماسك الكافي في الدائرة ، ولذلك يلزم إضافة شناكل أو اساور تضاف على الكانات الدائرية في القطر الأكبر للعمود ، او يمكن تحويل الكانة الدائرية إلى كانة حلزونية .

نجارة قالب دوران

ان تنفيذ قالب صب القوس الدوراني من أكبر الصعوبات التنفيذية في النجارة  عند تنفيذ ذلك وعمل أقواس أو دورانات خرسانية يكون عمل شاق ويحتاج إلى الصبر والتكلفة الزائدة والوقت الكثير وأدوات قد تستخدم لمرة واحدة ، أو إستخدام القوالب الجاهزة .

ماهي فوائد القوالب الجاهزة في النجارة ؟

1. يمكن ان تستخدم في إنشاء خزان الماء من خلال وضع الحديد بين القالب و صب الخرسانة عبر الفتحات المتصلة حسب القطر المطلوب ونسبة المياة
2. يمكن إستخدامها في أعمال الديكورات في عمل الأقواس والدورانات الجاهزة
3. صناعة خزان الصرف الصحي و حوض الزراعة
4. إنشاء أسطح المخازن

قالب خشبي +قالب من الحجر

ماهو القالب الخرساني؟

هو الأداة الخشبية أو الحديدية أو بلاستيكية جاهزة شكلا و حجما في التصميم للحصول على الشكل والحجم من الخرسانة.

تعريف القالب الخشبي واستخداماته

هي مجموعة من ألواح اللتزانة الخشبية أو الكنتر حيث يستخدم في أعمال الكمرات ، الميدات ، السطوح ، الأعمدة ، حيث ان أكثر الجهات المستهلكة لها هم المقاولون ، المؤسسات الصغرى ، ويصل عمر هذه القوالب 7 مرات  صبة فقط  .

تنفيذ القالب الحديدي واستخدامه

تُضم مجموعة من البِتر الحديدية الملساء السميكة المركبة على قوائم رأسية ذات جسائة قوية ، وتسمى فرمة واحدة وإذا أو جمعت أكثر من واحدة سميت فرمات ، وتستخدم في الحيطات العريضة والمرتفعة لأكثر من 50 سم عرضآو لأكثر من 4 متر ، وكذلك في اللبشات الكبيرة التى تتجاوز 2 متر في الإرتفاع ، كما هي مناسبة لعمل الأعمدة الطويلة الكبيرة و الضخمة و تنفيذ نجارة المصعد .

مصطلحات في تنفيذ النجارة

الفرمات مجموعة الواح لتزانة مرتبطه باكثر من لوح تستخدم في الحيطان .

الطبليات تخصص في تغطية بلاطات الاسطح وهي قوالب أفقية وتسمى طبليات .
قوالب جاهزة
مخصوص في صبيات الجدران مسبقة الصب .

كيف تجمع قالب الخشب في الكمرات

♨ تجمع الألواح الخشبية بإستخدام الملزمة أو القمطة بحيث تسد كل الفراغات بين الألواح ولا يمكن للضوء أن ينفذ وتجمع على حدة وتثبت الألواح بطفشتان من الأطراف .

♨ تجمع فرمات الأعمدة الحديدية و الخشبية من جانبين قفل و مخ 1 _ قفل و مخ 2 على حدة بحيث يبقى شكل العمود صندوق واحد تشد العصافير 5 الموجودة في الزاوية الأيمن و كذلك تشد العصافير 5 الموجودة في الزاوية الأيسر .
♨ يرفع القالب إلى الأعلى بواسطة رافعة ثابتة أو متحركة .
♨ يتم إدخال الصندوق من أعلى العمود حتى الوصول إلى أكسالعمود المثبت مسبقا .
♨ تجمع الفرمات الحديدية ، و تشد مع بعضها بوضع 3 كلبسات رأسية في ربط كل فرمة مع المجاورة و هكذا 3 ...
 كما يمكنك وضع الخابور مع قفل عصفورة أفقيآ في حالة توصيل الإرتفاع بسيط .

مثال تنفيذي في جمع قوالب الأعمدة

10 أعمدة مستطلة الشكل طوله 0.55 متر،  عرضه 0.20 متر ، و إرتفاعه 3 متر ، كم عدد القوالب التي ستصنعها  (الاقفال _الظهر _ الربع )
كم عدد الألواح المطلوبة لجمعها؟
فإذا كان عرض اللوح الواحد 10 سم فإن عدد القوالب = 40 قالب
20 قالب ربع
20 قالب _ظهر _ قفل
عدد الألواح = 16 لوح لكل عمود
16 × 10 = 160 لوح .

تنفيذ القالب المستعار

 هي ليست قوالب حقيقيه وإنما يستبدل بالقالب عنصر أخر ثابت بإلتصاقه على للخرسانه لغرض حماية الخرسانة من الظروف الخارجية القاسية ، إضافةً الى المنظر الجمالي الخارجي وتكون غالبا قوالب من أحجار الرخام أو الحبش بسماكة 4 سم .

تنفيذ نحارة الأعمدة

  تنفيذ العمود بالشغل البلدي بمعنى انه  البداية بتنفيذ البناء أولآ ثم تنفيذ الأعمدة أخيرآ ، فهي طريقة
 إختصار وقت العمل ، وتوفير مبلغ ضئيل من حساب الأيدي العاملة .
ولكنها غير هندسية الإ في ربط سترة المنزل في الاخير .

تنفيذ الاعمدة قبل البناء

أضرار تنفيذ الاعمدة باللصق على الجدار

🔴 وجود إنكسارات عن يمين ويسار العمود بمسافة تبعد عن موضع العمود بمقدار 50 سم ~70 وبإرتفاع العمود ، فعند التركيز بدقة تشاهد قوى القص الرأسية في فتحات القمط ، واحيانا تلاحظ منطة القص بوضوح وكأن العمود تمثل في قوى جاذبية يجذب 50 سم فقط من الجانبين الأيمن والأيسر بحيث تكمن الصعوبة في معالجته بسلك او شبك ، كذلك يمكنك مشاهدة ذلك أكثر في ظهور الاشطاب ، والشروخ بزاوية منفرجة بكثرة في المنزل ، والتفرغ في فتحات النوافذ  والأبواب .

هل فتحات القمط المتكررة تشكل خطراً ؟
فتحات قمط الأعمدة هي فراغات يتركها معلم البناء قصدا لمعلم النجارة ، لأجل تقوية القالب الخشبي فتكون طول الفتحة الواحدة 20 سم وعرض 4 سم ، وعادة تكون  عدد فتحات القمط في الجدار أكثر من 7 فتحات بحيث ثؤثر الفتحة على البلوكة السليمة وتكون سهلة للقوى القص .

أخطاء فادحة في تنفيذ الأعمدة

1.  إزاحة العمود
2. ميل العمود
3. عدم بناء البلوك في جانبي العمود بإستقامة دقيقة
4. يهمل إستخدام الميزان الشاقولي في وزن العمود

نقاط  مهمة في تسليم الأعمدة

☚ تنظيف حديد الأشاير للأعمدة من العوالق والأتربة والصداء .
☚ تجنب تكسيح الإشارات قدر الإمكان ، واذا لزم يكون مقدار واحد سم لكل سته سم ، ويفضل أن يكون قبل الصب .
☚ إستخدام القوالب الخشبية النظيفة أو الجديدة .
☚ التاكد من ثبات الشدة والتركيز على مراجعة الوزن للعمود بالميزان المركب قبل الصب ، وبعد الصب للمباني المرتفعة .

تم اخذ الصورة من موقع الهندسة المدنية

☚ استخدم الهزاز أجل ضمان عدم تعشيش او تسويس في العمود .
☚ عدم تحريك حديد العمود أثناء الصب .
☚ عدم وضع الخرسانة في جانب واحد من العمود فقط .
☚ يجب إدخال ماصورة مضخة الخرسانة إلى أسفل العمود لإن الصب من إرتفاع كبير لانه يسبب حدوث الإنفصال الحبيبي للخرسانة .

☚ تحديد منسوب إرتفاع الأعمدة والمعرفة في حساب إرتفاع الكمرات والصب .
☚ ربط إشارة العمود مع كل سيخ للعمود .
☚ عدم فك القالب الخشبي إلا بعد مرور 48 ساعة من الصب .
☚ ربط كانة واحدة في أعلى العمود .
☚ رش القالب الخشبي بالماء قبل الصب ، ومسح القالب البلاستكي أو الكنتر بالزيت النظيف الغير مستخدم دون إفراط .

كيفية تنفيذ و حساب قالب سطح 100م مربع

لنفترض المساحة الإفتراضية فرضاً  لسطح طوله 10 متر و عرضه 10 متر احسب عدد الخشب بالتنفيذ الشامي ؟

أعداد الجحش 3 × 4 مربوع للجحش الواحد = 12 مربوع جحش
عدد الفرسات = 10 متر ÷ 0.8 متر
= 13 خط فرس طولي للمبنى كامل
طول الفرس الواحد

= عدد 4 مربوع طول 3 متر
مجموع كمية المربوع لكل الفرسات

 = 13 × 4 =
52 مربوع فرس .

عدد دعامات الفرس الواحد =
10 متر ÷ 60 سم
= 17 دعامة لخط الفرس الواحد .

مجموع كمية الدعامات الكلية =
عدد الفرسات × عدد دعامات خط الفرس الواحد
= 13 × 17
المجموع الكلي للدعامات = 221 دعامة .

مجموع عرجات الجالة الواحدة =
طول الجالة ÷ 0.40 متر =
10 متر ÷ 0.40 متر =
25 مربوع الجالة الواحدة
مجموع العرجات الكلية =
عدد عرجات الجالة الواحدة × عدد الجالات =
25 مربوع × 4 جالة =
مجموع العرجات الكلية = 100 مربوع .

طريقة تفصيلية

تذكر أن طول اللوح هو = 3 متر

عدد الجالات الطولية هي = 3 . 3 جالة
☆ مجموع الواح التطبيق =
مساحة المبنى × عدد الجالات الطولية للإتجاه التطبيق
100متر مربع × 3.3 =
330 لوح بطول 3 متر للوح الواحد .
أو👇
إستخدم الطريقة السريعة =
مساحة المبنى ÷ مساحة اللوح الواحد
100 ÷ 0.30 = 333 لوح
هذه الطريقة ممتازة في أغلب التطبيقات المختلفة و المتغيرة من حيث طول اللوح و عرض اللوح .

عدد المسامير للسطح كامل

=

عددمسامير الألواح = 330 × 2.2
عدد مسامير العرجات = 100 × 3
عدد مسامير الدعامات =221 × 5
عدد مسامير الفرسات =52 × 4
عدد مسامير السلم مع القوالب = 400
مجموع النسب الكلية للمسامير =
400 + 208 + 1105 + 300 + 726 =

مجموع مسامير السطح

= 2739 مسمار
و من ثم يتم القسمة على مقدار كمية العدد الموجود في العُلبة الواحدة لتحصل على عدد العُلب أو الكرتون الكامل أو الوزن .

خلاصة الحساب لشد سطح 100 متر مربع بلاطة تحتاج إلى
385 مربوع 3 م
330 لوح 3 م
1.75 كرتون مسمار كبير بإعتبار
أن العلبة = 100 مسمار .
