الأشياء المهمة في تركيب أنواع الرقاب في الاعمدة
تعريف الرقاب / هي ثاني عضو إنشائي حامل للكتلة والثقل الكامل للمبنى بأنواعه المختلفة الحية والميتة والمستديمة ، حيث يكون تركيب رقبة العمود بخط رأسي وزاوية قائمة على إستقامة مائة بالمائة علماً بأن ميل رقبة العمود المسموح به إنشائياً هو 1 ملم / 1متر وكذلك يمنع زيادة إرتفاع الرقبة عن 2 متر مع الإهتمام التام في الغطاء الخرساني عند صب الرقاب 4 سم والتسليح من حيث طول رجل الرقبة _ إشارة الرقبة العلوية _ الكانات _ عزل الرقاب فتكمن أهميتها أنها جزء لا تتحزء من العناصر الإنشائية الحاملة والرابطة والمقاومة بين أساس المبنى وبقية العناصر الاخرى.
أنواع رقاب الاعمدة
•رقبة عمود صغيرة بمقدار ( 10سم ~ 30 سم )رقبة عمود متوسط تبدأ من( 30 سم ~ 200 سم )
رقبة عمود طويلة وتبدأ من ( 200سم أو أكثر من ذلك )
تحدد أنواع الرقاب للاعمدة طبقاً إلى إرتفاع الرقبة الخرسانية ،وتجدر الإشارة أن تصميم الرقبة الطويلة في الأعمدة التى تتجاوز أكثر من 200 سم قد تتواجد الخطورة وإختلال مبدا أمان تصميم الرقبة الخرسانية ولحل هذه المشكلة يفترض إضافة شلنج الميدة الرابطة لمجموعة الرقاب الطويلة.
تركيب رقبة العمود في القاعدة
• تزيير زاوية المبنى.
• تحديد محاور الاكس على الخنزيرة
• شد وتر الخيط بين الاكسات.
• تخطيط وتحطيط حطة الرقبة في الأعلى
• إسقاط الاوفسايت إلى الأسفل (تحطيط الرقبة على سطح القاعدة )
• يتم تجليد أو تركيب قالب الخشب للرقبة العمود الخرسانية
•يتم إدخال حديد الرقبة
• قفل القالب الخشبي البطن للرقبة الخرسانية
• صب الرقبة العمود الخرسانية
تسليح رقبة العمود في القاعدة
غالباً يتم تسليح رقبة العمود الخرسانية بما يماثل تسليح العمود أو أكثر من خلال النظر إلى اللوحة التصميمية الإنشائية فهي تعمل على توصيل وتمرير مجموع حمل وثقل المبنى الكلية للكل الطوابق والأدوار من المبنى ليتم إيصال هذه الأحمال إلى قاعدة المبنى .
صب الرقاب بالخرسانة
اذا كانت رقاب الاعمدة قصيرة (مثلا 10سم ، 20سم ، 30سم) ويصعب صبها بسبب رفض شركة الخرسانة الصب لان الكمية محدودةفيمكن بالتنسيق مع المهندس والمقاول دراسة مقترح الغاء بند الرقاب، وتعويض ذلك بزيادة عمق الميدة،
يلزم دراسة هذا المقترح من حيث التكلفة والوقت والجهد والحمل على القواعد.
طول رجل رقبة العمود
ماهي رجل الرقبة / هي مساحة الإسناد والإستناد لحديد الرقبة على غطاء القاعدة المسلحة والتي يجب أن تكون طول رجل الرقاب لا تقل عن 30 سم أو لا تقل عن 20 مرة قطر السيخ فهي تتمثل كقدم المبنى وبالأحرى شبيهة أقدام الإنسان إن جاز التعبير
تركيب حديد الرقاب في الاعمدة

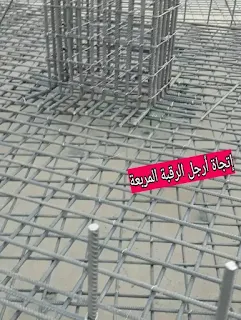

تكون طريقة تركيب أسياخ حديد التسليح المجنوشة بزاوية من أسفل الرقبة بطرائق مختلفة تختلف بإختلاف شكل ونوع وإتجاه العمود المصمم ،ولكن في الاغلب يتم وضع إتجاه رجل الرقبة المستطيلة على القاعدة بإتجاهات معاكسة لبعضهما البعض فيكون إتجاة رجل رقبة العمود في حوزة مثبتة بالكوابيل من الداخل إلى الإتجاه الخارج للكابوليوعلى خلاف ذلك نجد أن إتجاه تسليح رجل رقبة العمود المربع أو رقبة الأعمدة المدرورة والحلزونية يكون إتجاة رجل الرقبة في اللبشة أو القاعدة إلى الخارج وذلك لأن العزوم والقوى والاحمال العكسية تتوزع على حواف وأطراف هذ النوع من الرقاب
ومن المعلوم غالباً بأنه عند تصميم قاعدة مسلحة يستلزم إضافة رقبة مسلحة ، ولكن أحياناً تستبدل الرقبة بالحيطة الجدران المسلحة وهذا يقتضي عدم قدرة الرقبة لحمل و نقل الأحمال الكبيرة إلى القاعدة فيستبدل تصميم الرقاب بتصميم الجدار المسلح لضمان ذلك

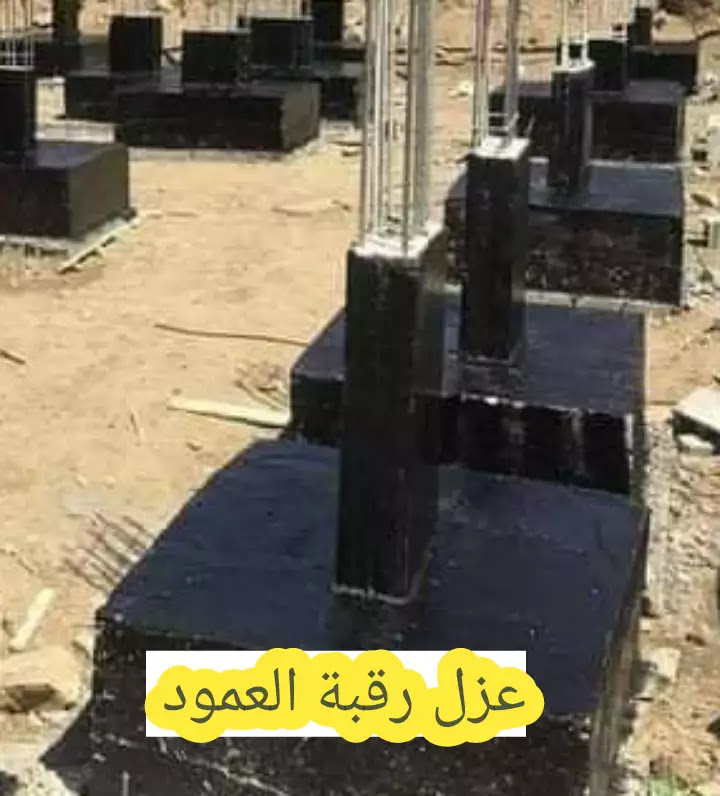

عزل رقبة العمود
