الحديد الإضافي
عزم الإنحناء السالب في السلم
؟
ما أهمية الحديد الإضافي. ؟
ما مفهوم مسند أو ركيزة كحد السكين ؟
ماهي منهجية طريقة القضاءعلى عزوم الإنحناء السالبة ؟
لماذا لا تعمل أعمدة الكباري في طرق السير على إختراق الأسفلت ؟ وما الغرض من الفلكنة
كيف تفسر إنشائيا إختراق عمود لقاعدة بسب الأحمال الزائدة
؟
 |
| حديد إضافي |
العزم المتجه للأعلى عزم سالب ! و العزم المتجه للأسفل عزم موجب ؟ هل يوافق هذا الشرط نظرية نيوتن لعجلة الجاذبية الأرضية ؟
 |
| حديد إضافي |
ماهو الحديد الإضافي ؟
هي مجموعة من أسياخ حديد التسليح ذات أقطار مدروسة إنشائيا يستخدم في أكثر من موضع مثل اللبشات و القواعد و الأعمدة .... و غيرهامن الحلول المناسبة لمقاومة الاختراق للبلاطة أو مقاومة عزوم الإنحناء السالبة عند الأعمدة و يعني :
ان الاضطرار تسقيط البلاطة عند العمود يشترط فقط ان يكون سمك البلاطة اكبر من 25 سم لتفعيل عمله .
الأسياخ الأضافية فوق مسند العمود تزيد من مساهمة الحديد في مقاومة الاختراق والخرسانه تزيد مساهمتها برفع رتبه الخرسانه
مقاومة الشير = مساهمة الخرسانه + مساهمة الحديد
الحديد الإضافي في الكمرات-الأعمدة
هو القضاء على العزم السالب عند العمود أو المسند الذي يستند عليه الكمرة او البلاطة مباشرة
ويرجع السبب في تكون قوى القص الثاقبة في هذه المنطقة
وبالعكس تماما لن تتواجد أي قوى للقص الثاقبة في حالة وجود الكمرة الساقطة فوق العممود .
كما يمكن وضع الكانات في حديد الحديد الأصلي للبلاطة أو تجمع وتركب الكانات على أسياخ إضافية ليس لها علاقة بالتسليح الرئيسي وهو الأفضل
مع العلم بان وظيفة وعمل الكانة هنا هو مقاومة قوى القص الثاقب .
كذلك تحمل الأحمال للبلاطة إلى الكمرات وتنقل عبر الكمرات إلى الأعمدة و عند إنتقال الأحمال بين الكمرة والعمود يتسبب قص في المنطقة الفاصلة ولن يحدث قص ثاقب في البلاطة لأنه وجود الكمرة هي بمثابة خط الأمان الأول للبلاطة .
بالإضافة إلى ذلك لا توجد علاقة مباشرة بين البلاطة والعمود .
لإن العمود في هذه الحالة يعمل كحد السكين مع الكمرة فقط
مثال توضيحي :
إجراء الخطوات التالية
5 إبرة خياطة عادية
1 ورقة بيضاء بسمك 1 ملي تقريبا
3 مكعبات حصى صغيرة بحيث لا تزيد وزنها عن 30 جرام تقريبا .
إنصب الإبر الموزعة بإنتظام على قطعة إسفنج أو شئ ما
ضع الورقة البيضاء
مجموعة الإبر .
مع الشد البسيط للورقة عند الأطراف
ضع قطع الحصى الصغيرة على الورقة
و ضعها بالشكل المطلوب
نلاحظ أن الإبرة تثقب الورقه وتخرج إلى الأعلى .
الإبرة تمثلت بالمسند
الورقة أصبحت البلاطة وما عليها من حمل ذاتي و متحرك .
مثال من منظور فيزيائي
علاقة الضغط مع المساحة علاقة عكسية
فكلما أزادت المساحة الواقعة بين المسند والبلاطة في الأعلى قل الضغط للإسفل
يعرف المسند بأنه عمود ، جدار ، أو حجر ، جائز ساقط غير مصبوب مستمرآ مع العنصر المحمول
✡ تغير القطاعات عند المساند عندما تكون الأعماق الفعالة في تصميم القطاعات هي المحددة بخطوط ميلها 1/3 في حالة تغير عرض القطاع ، وإذا زاد العمق الأكبر على( 1.5 h ) يستوجب حساب عزم القصور الذاتي .
✡ عمل مخدتان متقاطعتان عند محور العمود مع حساب قطر السيخ والمسافة بينهم و شكل التقاطع كالصليب .

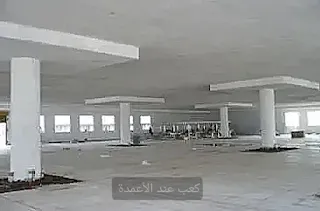

✡ عمل تاج على العمود او زياده في سمك البلاطةأثناء عمل الأسياخ الأضافية يجب التركيز على عدم تكدس الحديد بكثافة زائده فوق الأعمدة وإنما يتركب الأسياخ كشبكة منتظمة أو تركب على كانات منظومة على الأسياخ الإضافية وفي نفس الوقت تحسب أقطار الحديد بمعلومية دقيقة لترك الفراغات المناسبة لدخول الخرسانة إلى منطقة مسند العمود .
 |
| حديد إضافي |
الحديد الإضافي في اللبشة
من المعروف أن حديد تسليح اللبشة المسلحة هي من أنواع قطر الحديد الأكبر المستخدم في الأساس التي تكمن وظيفتها حمل المبنى ومكوناتة ولكن يلاحظ في الغالب وجود أخطاء عملية حال تركيب وانتهاء من تنفيذ حديد اللبشة وهي إستخدام الحديد المضاف عند الأعمدة أعلى الرقة العليا من تسليح اللبشة وهذا غير صحيح لان العزوم الكبيرة تكون في منتصف بحر اللبشة الحصيرية المسلحة
وبالعكس من ذلك يستخدم الحديد المضاف في البلاطة عند المساند أو الركيزة الحاملة
وهذا عكس إستخدام الحديد المضاف للرقة العليا في تسليح اللبشة
العزوم في الاسقف تكون كبيرة عند الأعمدة
العزوم في اللبشات تكون أكبر في المنتصف

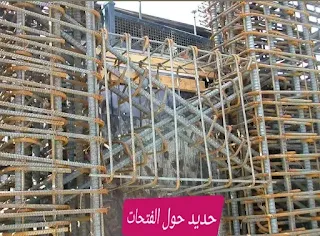

الحديد الإضافي في الجدران
يزداد عزم القص حول الفتحات في الجدران المسلحة والحيطان الخرسانية حيث يلزم إضافة تسليح إضافي عند هذه النقطة الموضحة في الشكل التالي وغالبأ يكون ظهور عزوم القص بشكل الشروخ المائلة في منتصف حواف وأطراف زواية الفتحة

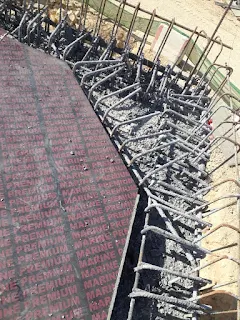

الحديد الإضافي في الخزان
الهدف من كمية الحديد المضافة في الزاويةالموضحة بالشكل هو مقاومة الضغط الداخلى للماء
كما يمكنك إضافة الكرافتاءو الشطفة معا في قاع جوانب اللبشة في الأسفل في الخزانات الضخمة
تعرف أغلب الجدران المنفصلة في البناء هي جدران قوية ذات جساءة ومتانة إنشائية عالية إذا صممت كذلك وبالعكس من ذلك إذا كانت جدران خرسانية مسلحة متصلة كما في الخزانات فإنها تتصف منطقة إتصال الجدران مع بعضها البعض بالضعف في مقاومة القوى والعزوم
الحديد الإضافي في مقاومة إختراق بلاطة السقف
أسباب إختراق العمود لبلاطة السقف
الوزن الزائد للبلاطة
زيادة الأحمال على البلاطة
نحافة وهشاشة وضعف البلاطة
قلة سماكة البلاطة
صغر مقطع العمود إلى أصغر ما يمكن
بدائل عن الحديد الإضافي في حل مشاكل الإختراق عند الأعمدة الخرسانية
زيادة سمك البلاطة عند الأعمدة لأجل زيادة العمق الفعال
