أشكال الفواصل الإنشائية

أشكال و أنواع الفواصل الانشائية


تركيب فاصل وتر ستوب

 مساحة فاصل التمدد

تعتبر الرقم 3 هو الرقم المفضل و النسبة المختارة وفق الكود لعمل فاصل وعندما يحدد فاصل تمدد بطول 4 متر أو 5 متر فإنه مناسب أيضاً وسنرفق هنا أهم الخطوات تنفيذ وتركيب فاصل تمدد حجمي في البلاطة بطريقة بسيطة وبدون أخطاء
نظافة مكان الفاصل المحدد من العوالق
تجهيز المادة المرنة
تركب المادة الغراوية مع توصيل المؤنة
توضع المادة اللاصقة على البلاطة
تحقن المادة بإهتمام بشئ من النظافة والحذر
تنعيم سطح البلاطة
فك الصقة اللاصقة بعد إتمام العمل
نظافة مكان الفاصل المحدد من العوالق
تجهيز المادة المرنة
تركب المادة الغراوية مع توصيل المؤنة
توضع المادة اللاصقة على البلاطة
تحقن المادة بإهتمام بشئ من النظافة والحذر
تنعيم سطح البلاطة
فك الصقة اللاصقة بعد إتمام العمل
فصل مأذنة المسجد عن المسجد
هل هذا يمثل فاصل تمدد حجمي أم فاصل هبوط ؟ أم يحتاج إلى وتر ستوب ؟


 الفواصل الإنشائية (وتر ستوب)

تكون في مناطق عديمة العزوم والمواضع الأقل في إجهادات القص وتحديداً في الشكل الظاهر للمبنى بحيث يكون بين الفاصل والفاصل الآخر 30 ~ 45  متر طولي تقريبا

الوتر ستوب


وتر ستوب
وتر ستوب

شكل الوتر ستوب

هو شريط بلاستكي مطاطي لفائف رُولي يلتوي عليه خطوط زعانف طويلة عند الجوانب والمنتصف .

أدوات تركيب الوتر ستوب

مقص حديد
مكواه لحام كهربائية
سلك ربط حديد
لفائف وتر ستوب

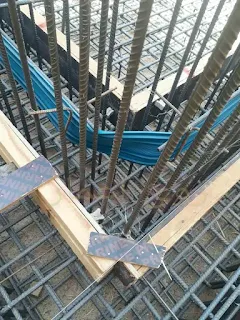

تركيب الوتر ستوب

ينفذ  التركيب بإهتمام وبدقة من حيث
•إفراد طول اللفة
•تركيب النصف في ال
لبشة أو سطح الخزان

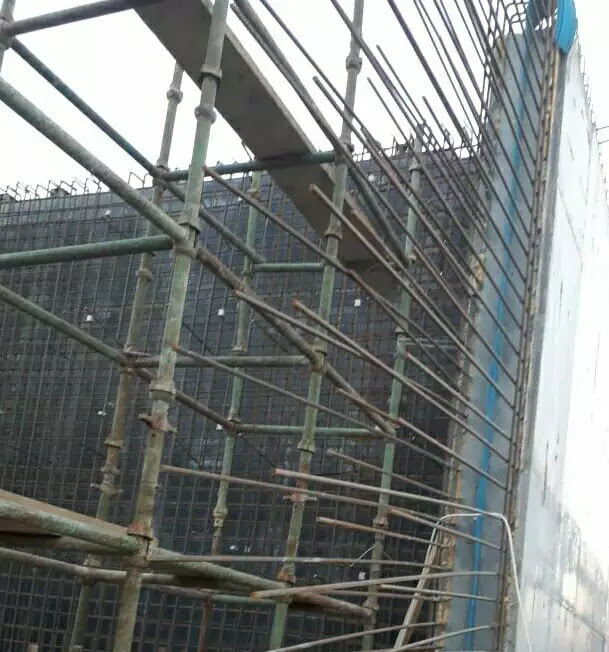

والنصف الآخر مع الحيط وكذلك تنصييف الوتر ستوب للحيطان الرأسية الحيط السابق الصب مع إشتراك الحيط اللاحق الصب
•ربط لفيفة الوتر ستوب على الكانات في المنتصف بأسلاك ربط الحديد
•لصق ودمج اللفة الأولى باللفةالثانية بمكواة اللحام الكهربائية

أبعاد  لفائف الوتر ستوب

السماكة  4مم ~ 8 مم
العرض   20 سم ~ 30 سم
طول اللفة  30 ~50 متر طولي
اللون أزرق فاتح


إستخدام الوتر ستوب في الفواصل

يستخدم في
• أرضيات وحيطات خزانات المياة
• حمام السباحة
•فاصل بين الحيط والسطح
• أعمال البنية التحتية
•  الاعمال المائية
• فاصل بين الحيط والحيط المجاور

أنواع الفواصل الإنشائية وعلاقتها بالوتر ستوب

فاصل التمدد
فاصل الهبوط
فاصل الإنكماش
فاصل الصب


فاصل التمدد/ هو فاصل فراغي سمكه 2.5 سم  يستخدم لجذب وتفريغ حركة او إهتزاز المبنى دون إحداث ضرر أو تشوه

• يوضع فاصل التمدد الحجمي بين منشأتين متجاورتين وذلك بوضع لوح فوم حسب الطلب


فاصل الصب / هو عبارة عن شريط حديدي يحوي فتحات مساحتها 1 سم ×1سم

يوضع في منطقة الصب الجزئية المؤقتة
مثل صب السطح بدون سلم فيوضع في منطقة إتصال السلم بالسطح كما يساعد في زيادة نسبة إشتراك الخرسانة السابقة مع اللاحقة ويسمى ( بالهيريب ) أو الشبك

فاصل الإنكماش/ هي عبارة عن التقاطعات الأفقية الفراغية المستقيمة و المقسمة في مساحة الصب الواسعة

مثال ذلك فواصل أرضيات واسطح الكباري
ُيملئ فراغات الفواصل بمادة مطاطية وإسمنتية

فاصل الهبوط/ هي الفواصل العمودية ذات المناسيب المختلفة للمنشئة او أكثر


العرض من الوتر ستوب
مقاومة تسرب الماء من الداخل إلى الخارج
الإسم الشائع للوتر ستوب هو مانع التسرب

أهمية الفواصل الإنشائية

أن إهمال وترك الفواصل الإنشائية وتحديداً للأبنية التي تتطلب إنشائياً وجود فواصل بأنواعها المختلفة ستلاحظ الأتي
فواصل الصب
فواصل هبوط

فواصل هبوط
فواصل هبوط


ظهور تسرب مياة الخزان
مشاهدة شروخ وتصدعات في المبنى
تولد إجهادات وتشوهات وقوى قص في أماكن غير مرغوبة للمبنى

إشتراطات فواصل الصب في الخرسانية Casting breaks by code BS8110

• يتم تحديد فاصل الصب طبقاً للقوى الإستاتيكة الداخلية المؤثرة .
• تجنب وضع فاصل صب البلاطة محدودة السماكة.
• عدم وضع فاصل صب في مناطق العزوم المركزية لقوى الإنحناء وقوى القص
• تنظيف وتجفيف فاصل الصب بين الخرسانة الجديدة والسابقة
• تكسير الجزء العلوي من الفاصل بشطفة ميل لتمكين الخرسانة من الإلتصاق والتماسك و الترابط
• إستخدام شبك الهيريب في منطقة الفاصل لإجل إيجاد الخشونة والنتؤات الخرسانية  الزائدة لتسهيل إلتحام الخرسانة
• يمكن إستخدام مادة إيبوكسية في لصق مكونات الخرسانة القديمة مع الجديدة كما هو معروف .





أشكال الفواصل الإنشائية
