ماصورة المحبس
 |
| تركيب ماصورة المحبس |
خطوات تركيب ماصورة المحبس
النقل إلى موقع التركيب بالعربة والرافعةتجهيز جحش من فضلات الحديد وربطها باللحام الكهربائي
 |
| ماصورة المحبس |
الغرض من الجحش حمل الماصورة لحظة التركيب بحيث تتقابل فتحات البراغي في الماصورة 1 مع فتحات البراغي في الماصورة 2 بنسبة 100%
بدون إنحناء او ميول أو إنخفاض أو إرتفاع في مستوى الماصورتين.
ترك المسافة المحسوبة للمحبس بدقة متناهية
 |
| ماصورة المحبس |

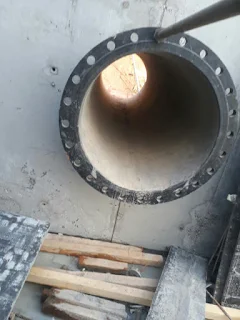

مواصفات ماصورة المحبس
نصف القطر لهذه الماصورة 45 سم
عدد فتحات البراغي لماصورة المحبس 28 فتحة وبنصف قطر الفتحة البرغي الواحدة 1سم موضوعة على حلقة الوصل في مقدمة الماصورة
محاطة خارجياً بحزام دائري سكمه10 سم ويكون موضع هذا الحزم الحديدي هو منتصف الحيطة وذلك لمنع حدوث الحركة الدائرية او الإلتفافات
 |
| ماصورة المحبس |
ماصورة المحبس الموضحة بالشكل أُستخدمت ونفذت وفق دراسة هندسية ميدانية لضخ ورفع ودفع الماء من الخزانات الضخمة إلى 3 مُدن ذات كثافة سكانية 5000000 شخص وعبر شبكات المياة
 |
| المحبس |

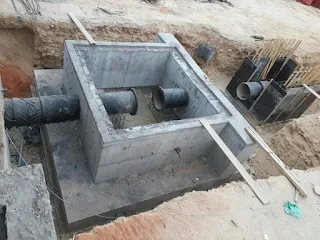

تركيب ماصورة المحبس
تحديد مكان فتحة الماصورة على الحيطة وقص حديد الحيطة في المكان المحدد فقطمع إضافة أسياخ أضافية حول وجوانب الفتحات
تثقب الفرمة (القالب الخرساني) بمقدار قطر الماصورة من الجانب الداخلي والخارجي للحيطة
يركب القالب الخشبي على الحيط
توضع ماصورة المحبس في داخل فتحة القالب وبمقاسات الليفل المطلوبة
التثبيت باللحام الكهربائي عند الإنتهاء من التركيب وبعد الصب يُفك اللحام لتبقى ماصورة المحبس حرة ثابتة في الحيطة
مميزات ماصورة المحبس
ماصورة من حديد الإستيل الخالصمقاومة للصداء والكربنة
مطلية بمادة عازلة والمقاومة للظروف بإضافة مادة التيفلون لتزيد في عمر الماصورة والبقاء الأطول في الإستخدام
تقاوم ضغظ الدفع الداخلي للماء لحظة الإقفال المفاجئ للمحبس
 |
| تسليح فتحة ماصورة المحبس |
إذا لم تتقابل واجهة فتحات البراغي الموجودة على حلقة الوصل في الماصورتين بدقة متناهية فيعد تركيب المحبس أمراً مستحيلاً
ولكن من السهل جداً إستخدام جهاز الرفع المساحي لتفادي حدوث نسبة الخطاء والحصول على دقة التركيب للمحبس فيما بعد
ولمعرفة المزيد حول خصائص وإستخدامات المواصير تمعن الصور التالية
 |
| ماصورة المحبس |
تركيب المحبس
 |
| تركيب المحبس |
