قسام كهرباء
قسام كهرباء الطبلون الصغير
 |
| قسام كهرباء الطبلون |

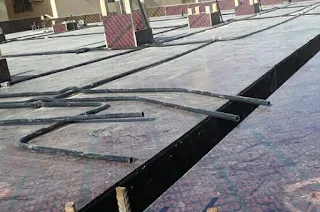

تاسيس كهرباء السطح
 |
| تركيب أساس كهرباء السقف |
تتساوى عددالقسامات في بلاطات السطح من حيث العدد الإ في حالة السقف المصطنع الديكور الساقط فعددها القسامات والعلب على الطلب هواما تركيب القسامات والعّلب للسطح من حيث وقت التركيب فتخلف طبقاً لنوع البلاطة المصممة الإ أن غالبية تركيب أساس الكهرباء للسطح تكون قبل الحديد لسهولة تنظيم العمل في تمرير اللينيات و التركيب للقسامات وبالعكس تماماً في البلاطات الصغيرة السماكة فترمى مواصير أساس كهرباء السقف بعد الإنتهاء من شغل الحديدوذلك يعود لظهور إنحاء و انعطاف بعض اللينيات أثناء العمل بالمقارنة في بلاطة الهوردي فمن الأفضل أن تمرر اللينيات في داخل الكمرات و الأعصاب أثناء شغل الحديد
توزيع مسافات القسامات حسب اللوحة التصميمية الكهربائية فتتناسب شدة الإستضاءة تناسبا ً عكسياً مع الإرتفاع الأكبر و طردياً مع المسافة الأصغر بين القسامات .
قطر ماسورة الكهرباء
هنش الإ ربع/تستخدم في اللينيات الرئسية والفرعية في بلاطة السطح و غيرها من الإستخدامنصف هنش/تستخدم في التوصيل بين القسامات في بلاطةالسطح
إثنين هنش/تستخدم في الإشتراك بين الأدوار وكذلك تركيب المفاتيح
أنواع مواسير الكهرباء
المواسير السوداء المتينة/تصنع بإستقامة و طول ثابت مناسبة جدا في اساسات كهرباء الأسطحالمواسير الحمراء الدائرية/تصنع ملفوفة مع بعضها بأطوالها المختلفة منها الرديئةوالجيدة بحيث يسهل نقلها واستخدامها في الأسطح وهي مناسب جداً في مناطق الإلتواءات والتنزيلات والإلتفاف بزاوية 45 درجةومناطق الصعودوالإنخفاض غيرالثابتة بين الحديد
مواسير الحنجرة/تصنع بأطوال مختلفة 10م_30م_50م ...الخ تستخدم في الأعمال الكهربائية الداخلية غالباً لإنها تمتلك خصائص منفردة عن المواسير المذكورة منها أنها تنحني لدرجة مافوق 60درجة بكفاءة بالإضافة إلى أنه يمكنك تتشكلها حسب الطلب وبدون تعب.
تركيب المفاتيح الداخليةوالخارجية على أساس حساب الأحمال الكهربائية وسنختار على وجه الخصوص دراسة مفاتيح فصل تحميل الفراغ من نوع العزل الصلب:عبارةعن مجموعة مفاتيح فصل تحميل معزولة صممت هذه المفاتيح لتناسب الأنظمة الكهربائية في التوزيع الحديث المتحكم به عن بعد
مفاتيح فصل التحمل الفراغية تعمل بقدرةو كفاءة عالية في الخدمة بالإضافة إلى أنها تعمل في الظروف المناخية القاسيةوالطبيعية فهي مصمم بواسطة شركات عالمية رائدة لتقاوم كل الملوثات الصناعيةوكذلك تعمل في أجواء الثلج و الجليد.
مع إمكانياتها في توقيف تيارات التسرب عبر المفتاح المفتوح في الخزانات المعدنيةالمؤرضة.
تتحكم في تشغيل المحرك الكهربي القريب أو البعيد من مكان واحد.
تتأثر مفاتيح الخزانات بالعازات المسببة للتأكل والقابلة للإشتعال وما إلى ذلك ولحل هذه المشكلة استخدمت المفاتيح الفولاذية المقاومة للصداء،والتاكل ذات الجودة العالية بحيث لا تقل عن3مللم في سماكة الفولاذ
تصمم المفاتيح الكهربائية للخزانات لتناسب معيار سلامة أفراد التشغيل في القوةوالمتانة والسلامة أثناء حدوث خطاءأوعند أعمال الصيانة.
توفر القدرة الحقيقة في كسر الحمولة المتمثلة في سرعة الإستجابة في الفتح و الإغلاق من خلال الإشارات الواضحة.
يمكن رؤية هذه المفاتيح في الظلام وفي الجوالماطر،مع وجود جهاز الإغلاق اليدوي.
أخطاء تركيب قسام الكهرباء
1/قطع أجزاء من الأعمدة لإخفاء ولتمرير اللينيات مما يسبب الضعف في حمل العمود2/الجمع بين أسلاك الكهرباءوأسلاك الأتصال في مسار واحد مما يؤثر سلباً على جودة إشارات الاتصال بسسب التداخل والحيود في موجات الكهرباء مع موجات الإتصال
3/عدم إستخدام ميزان الماء لوضع القسامات في وضعية أفقية مستوية
4/الزيادة في أعداد القسامات لزيادة كمية الربح للعمالة
5/تنزيل بعض اللينيات قسراً بزاوية 90 درجة ولذلك للإختصار السلبي لكمية الأسلاك حال شغل الكومبوليت والزيادة في نسبة تمرير اللينيات الأرضية للسهولة العمل وقلة التكسير على الجدران وتوفير طول من الأسلاك.
6/إهمال التركيب لبعض أسلاك التاريض وخصوصا السيخ الصفيحة لمانعة الصواعق وذلك لزيادة تكاليفها وقلة الإدراك لإهمية هذه الأدوات
7/الإنتقاء العشوائي في إختيار قدرة القواطع الحساسة.
